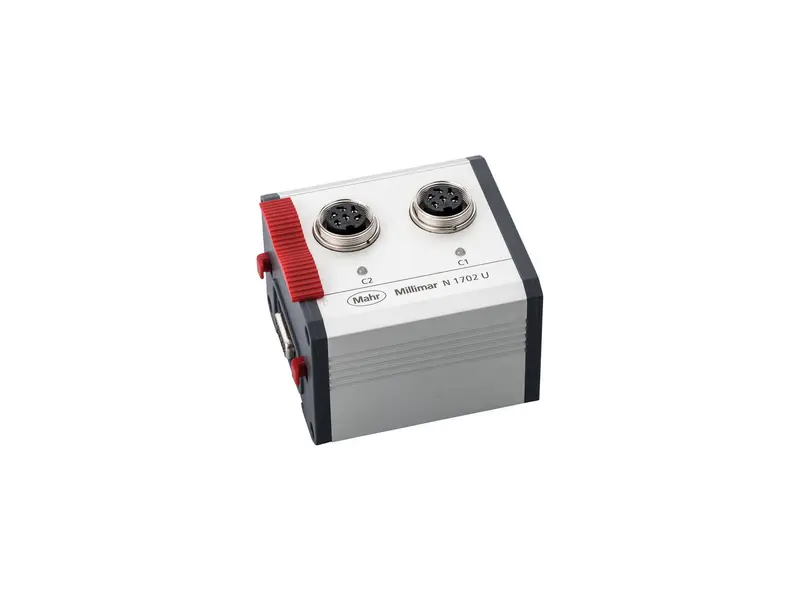

Millimar N 1702 U
Nr art. 5331122
Moduł do indukcyjnych głowic pomiarowych Millimar N 1702 U
- Moduły magistrali RS485 z możliwością elastycznego łączenia
- Wydajne moduły przyłączeniowe do analizy czujników pomiarowych (indukcyjnych/pneumatycznych)
- Synchroniczne pobieranie danych z wielu podłączonych czujników pomiarowych
- Podłączanie modułów N 1700 przez złącze USB do inteligentnego, uniwersalnego oprogramowania do analizy i konfiguracji Millimar Cockpit
- Podłączanie wszystkich typów czujników pomiarowych o takiej samej kompatybilności za pomocą jednego modułu
- Szeroki wybór kombinacji produktów do realizacji indywidualnych zadań pomiarowych dopasowanych do potrzeb klienta.
- Teoretyczna maks. prędkość transmisji danych 4189 wartości/s (zależnie od liczby podłączonych kanałów)
instrukcja obsługi
- Flexibly configurable RS485 bus modules
- Powerful connection modules for evaluating measuring sensors (inductive/pneumatic)
- Synchronous data retrieval from multiple connected measuring probes
- Connection of N 1700 modules via USB interface to the smart, universal evaluation and configuration software Millimar Cockpit
- Connects all compatible measuring probe types using one module
- Flexible and modular product combinations to tackle customer-specific measuring tasks
- Maximum theoretical bus data rate of 4189 values/s (depending on the number of connected channels)
| Millimar N 1702 U | Nr art. 5331122 | |
|---|---|
| Typ produktu | N 1702 U |
| Pobór prądu | 115 mA |
| Rozdzielczość µm | 0,1 |
| Zakres pomiarowy czujnika indukcyjnego | ± 5000 , ± 2000 , ± 1000 , ± 500 |
| Wejścia czujników | 2 |
| Zgodność | Marposs |
| Konfigurowanie | Oprogramowanie Millimar Cockpit |
| Prędkość przesyłu danych | 4189 Hz |
| Błąd graniczny | 0,3% (min. 0,2 μm) |
| Złącze danych | RS-485 |
| Zasilanie | + 5 V z magistrali N 1700 |
| Stopień ochrony IP | IP 42 |
| Temperatura robocza MIN | 10 °C |
| Temperatura robocza MAKS | 35 °C |
| Temperatura robocza od | 0 °C |
| Temperatura robocza do | 40 °C |
| Współczynnik temperaturowy | 0.02 µm/°C |
| Masa produktu | 0.27 kg |
Różnorodne obszary wykorzystania naszego produktu
| Etykieta | Nr art. | Typ produktu | |
|---|---|---|---|
|
Indukcyjny czujnik pomiarowy P2004 U |
5323013 | P2004 U |
|
Indukcyjny czujnik pomiarowy P2004 UA |
5323023 | P2004 UA |
|
Indukcyjny czujnik pomiarowy P2004 UB |
5323033 | P2004 UB |
|
Indukcyjny czujnik pomiarowy P2010 UA |
5324023 | P2010 UA |
|
Indukcyjny czujnik pomiarowy P2010 UB |
5324033 | P2010 UB |
|
Indukcyjny czujnik pomiarowy P2104 UA |
5324073 | P2104 UA |
|
Indukcyjny czujnik pomiarowy P2104 UB |
5324083 | P2104 UB |
Millimar N 1704 T
Moduł do indukcyjnych głowic pomiarowych Millimar N 1704 T Moduły magistrali RS485 z możliw...
Millimar N 1704 U
Moduł do indukcyjnych głowic pomiarowych Millimar N 1704 U Moduły magistrali RS485 z możliw...
Millimar N 1704 M
Moduł do indukcyjnych głowic pomiarowych Millimar N 1704 M Moduły magistrali RS485 z możliw...
Millimar N 1702 M-HR
Moduł do indukcyjnych głowic pomiarowych Millimar N 1702 M-HR Moduły magistrali RS485 z moż...
Millimar N 1702 M
Moduł do indukcyjnych głowic pomiarowych Millimar N 1702 M Moduły magistrali RS-485 z możli...
Millimar N 1702 T
Moduł do indukcyjnych głowic pomiarowych Millimar N 1702 T Moduły magistrali RS485 z możliw...
