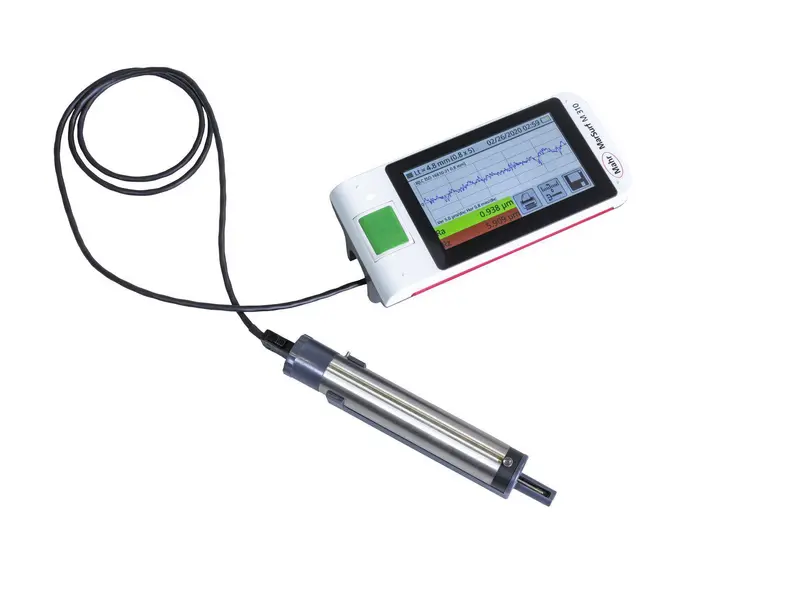

MarSurf M 310
제품번호 6910265
5 µm 프로브 팁과 다목적 기능을 갖춘 솔루션
추가 기능이 필요한 사용자의 경우. MarSurf M 310은 PS 10와 동일한 기능을 갖추고 있지만, 중요한 추가 기능을 제공합니다.
- 간단하고 직관적인 사용: 스마트폰처럼 손쉽게 사용 가능
- 밝은 조명의 대형 4.3" TFT 터치 디스플레이
- 특정 값 Rmr 및 tp에 대해 μm 또는 % 단위로 Rz의 절단선 C 사양
- 착탈식 드라이브 유닛
- 31가지 나사산 파라미터
- 통합 착탈식 거칠기 시편으로 오류 없는 작동을 보장
- 자동 컷오프 선택 - 비전문가도 정확한 측정 결과를 얻을 수 있음
- 통계적 프로세스 제어 소프트웨어 등을 통해 ASCII 명령을 통한 원격 제어를 위한 마이크로 USB 인터페이스
- USB-A 인터페이스 - 예를 들어 USB 무선 어댑터 또는 USB/무선 프린터 연결용. USB 무선 어댑터 또는 USB/무선 프린터
- 케이블 또는 무선으로 측정 프로토콜 및 데이터 전송
- IATF 16949 준수 - MarConnect를 통한 안전한 추적성
- 모바일 프린터로 직접 인쇄(옵션 또는 프린터 세트에 직접 포함)
- TXT, X3P, CSV 및 PDF 파일로 데이터 백업
- 측정기기에서 직접 완료된 PDF 프로토콜 생성
- PDF 프로토콜에 대한 맞춤식 설명을 MarSurf M 310에 직접 입력
- MRK와 ADK 곡선 표시 및 인쇄
- 1000개가 넘는 측정 프로그램 저장(Quick & Easy)
| MarSurf M 310 | 품목 번호 6910265 | |
|---|---|
| 측정 길이(Lt) | till 15 mm |
| 치수 (mm) | 160 mm x 77 mm x 50 mm |
| 측정 원리 | 스타일러스 방법 |
| Unit of measurement | metrisch/inch |
| 측정력(N) | 0.00075 |
| Probe tip radius | 5 µm |
| ISO/JIS에 따른 필터 | ISO 16610-21(이전의 ISO 11562)에 따른 가우스 필터, DIN EN ISO 13565-1에 따른 특수 필터, DIN EN ISO 3274에 따른 Lambda s 필터(해제 가능) |
| ISO/JIS에 따른 컷오프 Ic | 0.25 mm , 0.8 mm , 2.5 mm , 자동 필터 탐지 , 변수 |
| ISO/JIS 하의 짧은 왕복운동 | 선택 가능 |
| ISO/JIS에 따른 샘플링 길이의 n 수 | 선택 가능: 1 ~ 16 |
| 측정 속도 | 0.5 mm/s - 1 mm/s |
| Positioning speed X-axis min. | 0.5 mm/s |
| positioning speed X-axis max. | 1 mm/s |
| 위치 이동 속도(mm/s), X축 | 0.5 - 1 mm/s |
| 표면 파라미터 |
Über 30 Kennwerte für R-Profil gemäß aktueller Normung ISO/JIS/ASME/Motif |
| 에너지 공급 | Integrated rechargeable battery (min. 1200 measurements) or via charging unit |
| 데이터 인터페이스 | USB A , USB , Duplex , SD용 Micro SD 슬롯 SD / 최대 to 32 GB의 SDHC 카드 |
| 언어 | 독일어 , 영어 , 프랑스어 , 이탈리아어 , 스페인어 , 포르투갈어 , 네덜란드어 , 스웨덴어 , 러시아어 , 폴란드어 , 체코어 , 일본어 , 중국어 , 한국어 , 헝가리어 , 터키어 , 루마니아어 |
| 보관 용량 | 최소 3900개 프로파일, 최소 500,000개 결과, 1500개 PDF 측정 기록, 32 GB의 Micro SD 카드를 사용해 확장 가능(320x 메모리 용량) |
| 프로브 | 인덕티브 스키드 프로브 |
| 교정 기능 | 동적; Ra, Rz, Rsm |
| IP 보호 범주 | IP 40 |
| 무게 | 4.43 KG |
| 기타 | 잠금/암호 보호, 날짜/시간 |
| ISO 12085에 따른 측정 길이 (MOTIF) | 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm |
| ISO/JIS에 따른 평가 길이 | 1.25 mm, 4.0 mm, 12.5 mm |
| 스타일러스 | 5 µm |
| 파라미터 | A1 , A2 , Ar , CF , CL , CR , Mr1 , Mr2 , R , R3z , RPc , RS , RSk , RSm , Ra , Rk , Rmax , Rmr (tp (JIS, ASME)는 Rmr과 같음) , Rp , RpA (ASME) , Rpk , Rpm , Rpm (ASME) , Rq , Rt , Rvk , Rx , Rz , Rz (JIS) , Rz (Ry (JIS)는 Rz와 같음) , Vo |
| 보호 시스템 | IP 40 |
| 충전식 배터리 | 리튬 이온 배터리, 3.7 V, 명목 용량 11.6 Wh, 최소 1200회 측정 |
| 광범위한 전원 공급장치 | 100 ~ 264 V |
| 측정 범위 mm | 0.350 |
| 프로파일 해상도 | 8 nm |
| ISO/JIS에 따른 측정 길이 Lt | 1.5 mm , 4.8 mm , 15 mm , N x Lc , 변수 , 자동 |
제품의 다양한 응용 분야
- 샤프트 및 하우징 구성품의 경우
- 대형 기계의 경우
- 대형 측정물의 경우
- 밀링 및 선삭 부품의 경우
- 연삭 및 호닝 측정물의 경우
- 생산 라인에서 또는 기계에서 직접. 기계 위 또는 내의 측정물에 대한 표면 거칠기의 빠른 테스트에 사용하기 적합합니다.
| 제품명 | 제품번호 | 무게 | 측정 범위 mm | 측정 범위 인치 | 분해능 | 분해능 | 오차 한계 µm | 오차 한계 | 오차 한계 인치 | 오차 한계 인치 | 데이터 인터페이스 | 제품 무게 | 미세 조정 범위 mm | 장착 구멍 | 전체 높이 | 열 지름 d | 투사 (최대) | 기본 표면 | 샤프트 지름의 V-블록 | 접착력 프리즘 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
데이터 케이블 USB 양방향 DK-U1 |
4102603 | |||||||||||||||||||
|
PHT 픽업 확장 80 mm PHT (80 mm) |
6850540 | 0.1 KG | ||||||||||||||||||
|
표준 프로브 2 µm PHT 6-350 |
6111520 | 0.0297 KG | ||||||||||||||||||
|
|
표준 프로브 5 µm PHT 6-350/ 5µm |
6111526 | 0.03 KG | ||||||||||||||||||
|
|
표준 프로브 10 µm PHT 6-350/ 10µm |
6111527 | 0.01 KG | ||||||||||||||||||
|
지름이 3 mm 이상인 구멍을 위한 프로브 PHT 3-350 |
6111521 | 0.02 KG | ||||||||||||||||||
|
홈을 위한 프로브 PHT 11-100 |
6111524 | 0.03 KG | ||||||||||||||||||
|
볼록 또는 오목 표면용 프로브 PHTR-100 |
6111525 | 0.03 KG | ||||||||||||||||||
|
기어 투스 플랭크용 프로브 PHTF 0.5-100 |
6111522 | 0.03 KG | ||||||||||||||||||
|
금속판용 프로브 PT 150 |
6111523 | 0.1 KG | ||||||||||||||||||
|
측정 스탠드 300 mm(주철 베이스 포함) ST-D |
6710803 | 7.95 KG | ||||||||||||||||||
|
화강암 플레이트를 포함한 측정 스탠드 300 mm ST-F |
6710806 | 28 KG | ||||||||||||||||||
|
화강암 플레이트 및 T-슬롯을 포함한 측정 스탠드 300 mm ST-G |
6710807 | 45 KG | ||||||||||||||||||
|
814 SR에 연결하기 위한 조절식 마운트 브래킷 814 Sh |
2247086 | 0.152 KG | ||||||||||||||||||
|
높이 측정 및 스크라이빙 기기 814 SR |
4426100 | 0 - 350 mm | 0 - 14" | 0.01 mm | 0.0005 inch | 40 µm | 40 | 0.0016" | 0.0016 inch | Opto RS-232C , Digimatic , USB | 7 kg | |||||||||
|
|
높이 측정 및 스크라이빙 기기 814 SR |
4426101 | 0 - 600 mm | 0 - 24" | 0.01 mm | 0.0005 inch | 50 µm | 50 | 0.0020" | 0.002 inch | Opto RS-232C , Digimatic , USB | 8 kg | |||||||||
|
V-블록 PP |
6710401 | 2.01 KG | ||||||||||||||||||
|
평행 바이스 PPS |
6710604 | 2.98 KG | ||||||||||||||||||
|
XY 테이블 CT 120 |
6710529 | 2.76 KG | ||||||||||||||||||
|
미니어처 정밀 바이스 세트 109 PS |
4246819 | |||||||||||||||||||
|
Mahr 교정 인증서를 포함한 거칠기 표준, 프로파일 깊이 10 µm PRN 10 |
6820420 | 0.2 KG | ||||||||||||||||||
|
3각 받침대를 포함한 측정 삼각대 815 GN |
4413000 | 4.2 kg | 2 mm | 8H7 | 300 mm | 14 mm | 185 mm | 150 x 150 mm | ||||||||||||
|
|
3각 받침대를 포함한 측정 삼각대 815 GN |
4413001 | 9 kg | 2 mm | 8H7 | 500 mm | 18 mm | 200 mm | 190 x 180 mm | ||||||||||||
|
|
3각 받침대를 포함한 측정 삼각대 815 GN |
4413005 | 10 kg | 2 mm | 8H7 | 750 mm | 25 mm | 230 mm | 190 x 180 mm | ||||||||||||
|
마그네틱 베이스를 포함한 측정 삼각대 815 MA |
4416000 | 2.5 kg | 2 mm | 8H7 | 285 mm | 230 mm | 20 - 100 | 450 N |
