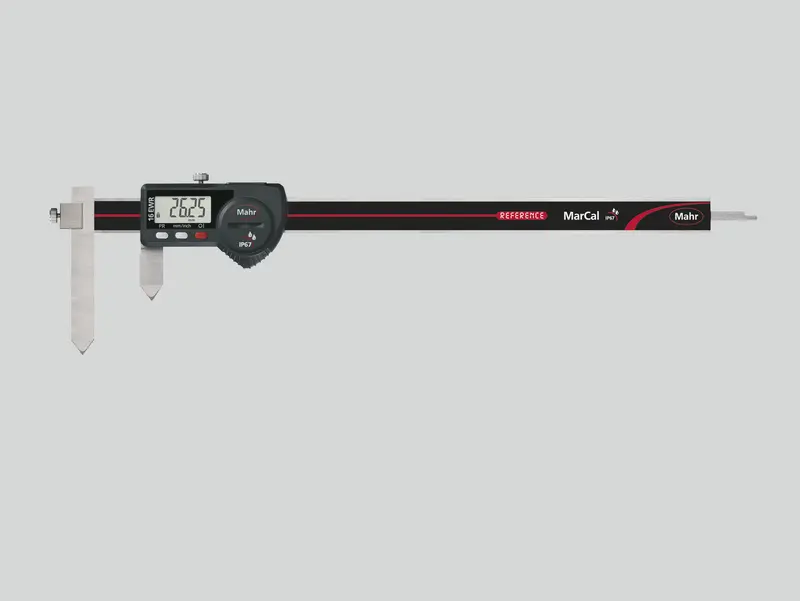

MarCal 16 EWR-BA
N° d'art. 4103084
- Affichage numérique à contraste élevé
- Vis de blocage supérieure
- Guides rodés
- Coulisseau et règle trempés, inoxydables
- Immédiatement prêt à l’emploi grâce au système Référence
- Guides surélevés pour protéger l'échelle
- Excellente résistance à la poussière, aux agents de refroidissement et aux lubrifiants
- Racleur d'impuretés dans la vanne
| MarCal 16 EWR-BA | N° d'art. 4103084 | |
|---|---|
| Étendue de mesure mm | 10 - 210 mm |
| Étendue de mesure inch | 0.4 - 8.3" |
| Résolution mm/inch | 0.01 / .0005" |
| Limite d'erreur (mm) | 0.04 mm |
| Limite d'erreur inch | 0,0015" |
| Norme | Norme du fabricant |
| Type de pile | CR 2032 (3V Lithium) |
| Jauge de profondeur | rectangulaire |
| Dimensions | d 278 mm | e 16 mm | |
|
|
Les nombreux domaines d'application de notre produit
| Étiquette | N° d'art. | |
|---|---|---|
|
Câble de données USB 16 EXu |
4102357 |
|
Adaptateur d'interface avec câble de connexion Digimatic 16 EWd |
4102915 |
|
Câble de données RS232C 16 EXr |
4102410 |
