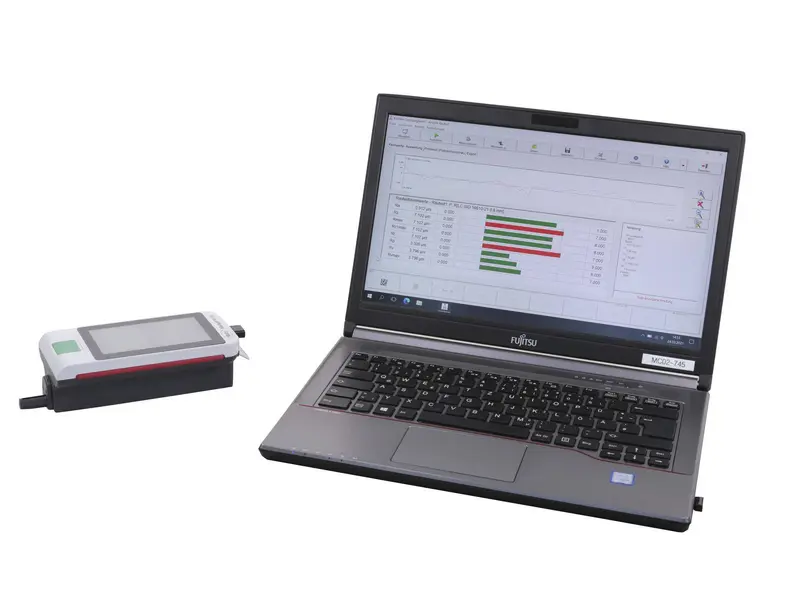

MarSurf M 310 PC
Nº de artículo 6910295
Variante para PC de MarSurf M 310 con sotware

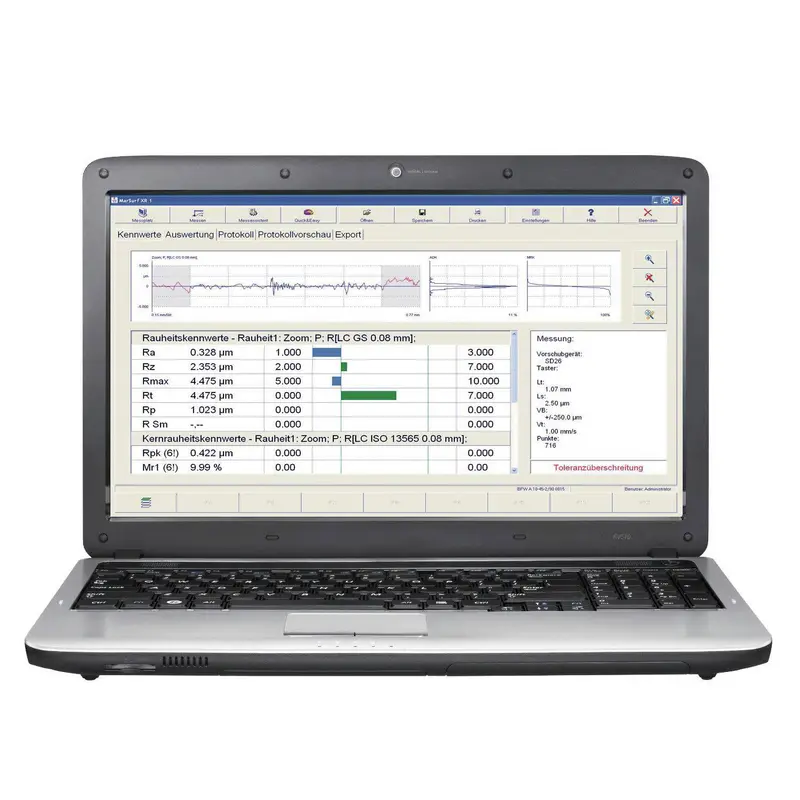

Variante para PC de MarSurf M 310 con software MarWin EasyRoughness
- Junto con el software MarWin Easy Roughness, el nuevo MarSurf M 310 puede utilizarse como unidad de avance.
En este caso, es posible conectar al software varios aparatos al mismo tiempo y, después, manejarlos de manera independiente a través de las teclas de función.

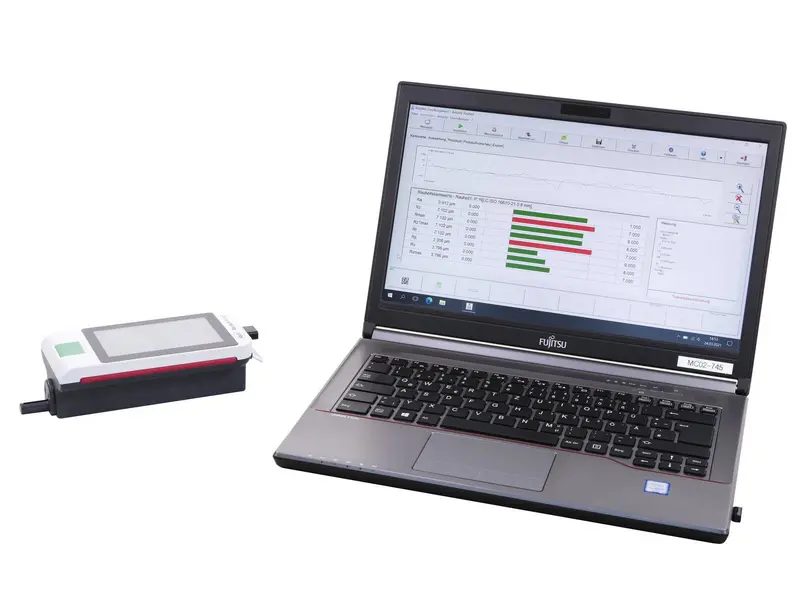

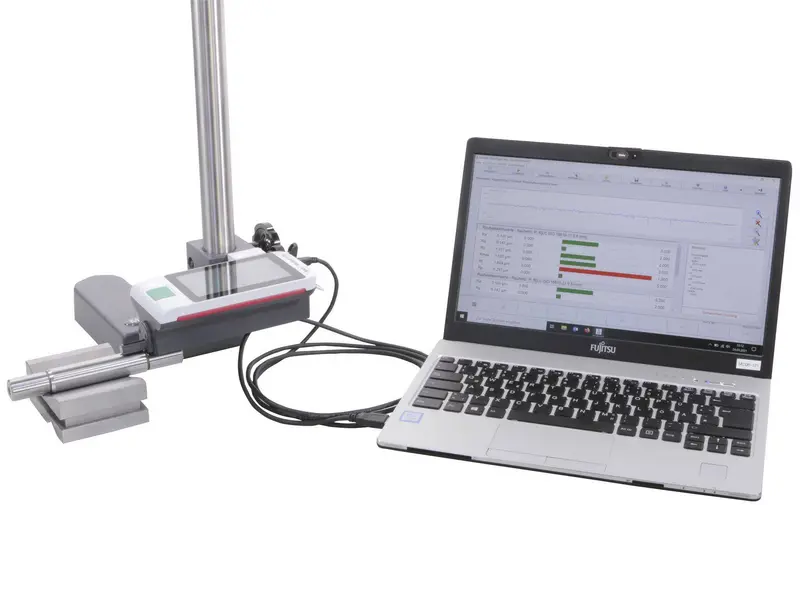

- Para ello, basta con conectarlo al PC, ya sea a través de un cable o mediante Bluetooth.
El uso conjunto permite combinar el sencillo manejo del Mahr M 310 con el amplio alcance de uso del software. Así, puede evaluar aún más parámetros y analizar de forma óptima sus resultados de medición sin tener que renunciar a la flexibilidad ni al uso intuitivo.
- Inicie los procesos de los
programas mediante las teclas de función
- Posibilidad de seleccionar más de 80 parámetros para los perfiles R, P y W según las normas actuales ISO/JIS o MOTIF (ISO 12085)
- Parámetros y curvas predefinidos y estandarizados para un manejo rápido y fiable
- exportación automática de archivos de perfil, archivos de resultados e informes en formato PDF
- zoom interactivo para definir el rango de perfiles que debe evaluarse y recalcular los parámetros seleccionados
- Mediciones múltiples con mediciones segmentadas
- Administración de usuarios para registrar y administrar usuarios con diferentes derechos
| MarSurf M 310 PC | N.º de referencia 6910295 | |
|---|---|
| Principio de medición | Método de palpado por contacto |
| Palpador | Palpador de patín inductivo |
| Filtro según ISO/JIS | Filtro de Gauss según ISO 16610-21 (antes ISO 11562), filtro especial según DIN EN ISO 13565-1, filtro ls según DIN EN ISO 3274 (desconectable) |
| Cutoff Ic según ISO/JIS | 0,25 mm , 0,8 mm , 2,5 mm , detección automática del filtro , variable |
| Cutoff acortado según ISO/JIS | seleccionable |
| Recorrido de palpado según la norma ISO 12085 | 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm |
| Número n de recorridos de medición individuales según ISO/JIS | seleccionable: 1 a 16 |
| Parámetros |
Más de 80 parámetros para los perfiles R, P y W según las normas actuales ISO/JIS o MOTIF (ISO 12085) |
Múltiples campos de aplicación de nuestro producto
Cojinetes, árboles, cremalleras, válvulas y diversos componentes de la industria de la construcción de máquinas y de la mecánica de precisión
Industria automovilística
Dirección, sistemas de frenos, transmisiones, cigüeñales, árboles de levas, culatas, bloques de cilindros, turbocompresores
Medicina
Medición de profundidades de rugosidad en prótesis de cadera y de rodilla
Industria aeronáutica y astronáutica
Componentes de turbinas
Óptica
Diversos componentes del sector de la óptica
| Etiqueta | Nº de artículo | Tipo de producto | Para el aparato de medición | Interfaz de datos | Puertos de hardware | Longitud del cable | Rango de medición en mm | Rango de medición en pulgadas | Resolución | Resolución | Límite de error en pulgadas | Límite de error µm | Límite de error en pulgadas | Peso del producto | Norma | Diámetro de columna d | Margen de ajuste de precisión mm | Superficie de la base | Altura total | Alcance (máx.) | Orificio de alojamiento | Prisma para diámetros de árboles | Fuerza de adherencia del prisma | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cable de transmisión de datos USB bidireccional DK-U1 |
4102603 | DK-U1 |
Micromar 40 EWR (≥ 2018) Millimess 2000 W(i), 2001 W(i) Millimar C 1202 MarSurf M310 |
USB | USB , Dúplex | 2 m | |||||||||||||||||
|
PHT Alargadera de palpador 80 mm PHT (80 mm) |
6850540 | ||||||||||||||||||||||
|
Palpador estándar de 2 μm PHT 6-350 |
6111520 | ||||||||||||||||||||||
|
|
Palpador estándar de 5 μm PHT 6-350/ 5µm |
6111526 | ||||||||||||||||||||||
|
|
Palpador estándar de 10 μm PHT 6-350/ 10µm |
6111527 | ||||||||||||||||||||||
|
Palpador para taladros a partir de 3 mm PHT 3-350 |
6111521 | ||||||||||||||||||||||
|
Palpador para ranuras PHT 11-100 |
6111524 | ||||||||||||||||||||||
|
Palpador para superficies cóncavas y convexas PHTR-100 |
6111525 | ||||||||||||||||||||||
|
Palpador para flancos dentados PHTF 0.5-100 |
6111522 | ||||||||||||||||||||||
|
Palpador para chapas PT 150 |
6111523 | ||||||||||||||||||||||
|
Columna de medición de 300 mm con base de fundición ST-D |
6710803 | ||||||||||||||||||||||
|
Columna de medición de 300 mm con placa base ST-F |
6710806 | ||||||||||||||||||||||
|
Columna de medición de 300 mm con placa base y ranura en T ST-G |
6710807 | ||||||||||||||||||||||
|
Alojamiento orientable en el Digimar 814 SR 814 Sh |
2247086 | ||||||||||||||||||||||
|
Medidor de alturas y aparato de trazado 814 SR |
4426100 | Opto RS-232C , Digimatic , USB | 0 - 350 mm | 0–14” | 0.01 mm | 0.0005 inch | 0,0016” | 40 µm | 0.0016 inch | 7 kg | Norma de fábrica | ||||||||||||
|
|
Medidor de alturas y aparato de trazado 814 SR |
4426101 | Opto RS-232C , Digimatic , USB | 0 - 600 mm | 0–24” | 0.01 mm | 0.0005 inch | 0,0020” | 50 µm | 0.002 inch | 8 kg | Norma de fábrica | ||||||||||||
|
Bloque prismático PP |
6710401 | ||||||||||||||||||||||
|
Tornillo de banco paralelo PPS |
6710604 | ||||||||||||||||||||||
|
Mesa en cruz XY CT 120 |
6710529 | ||||||||||||||||||||||
|
Juego de minitornillos de banco 109 PS |
4246819 | ||||||||||||||||||||||
|
Patrón de rugosidad con certificado de comprobación, profundidad del perfil 10 µm PRN 10 |
6820420 | ||||||||||||||||||||||
|
Soporte de medición con trípode 815 GN |
4413000 | 4.2 kg | 14 mm | 2 mm | 150 x 150 mm | 300 mm | 185 mm | 8H7 | |||||||||||||||
|
|
Soporte de medición con trípode 815 GN |
4413001 | 9 kg | 18 mm | 2 mm | 190 x 180 mm | 500 mm | 200 mm | 8H7 | |||||||||||||||
|
|
Soporte de medición con trípode 815 GN |
4413005 | 10 kg | 25 mm | 2 mm | 190 x 180 mm | 750 mm | 230 mm | 8H7 | |||||||||||||||
|
Soporte de medición con base magnética 815 MA |
4416000 | 2.5 kg | 2 mm | 285 mm | 230 mm | 8H7 | 20 - 100 | 450 N |
