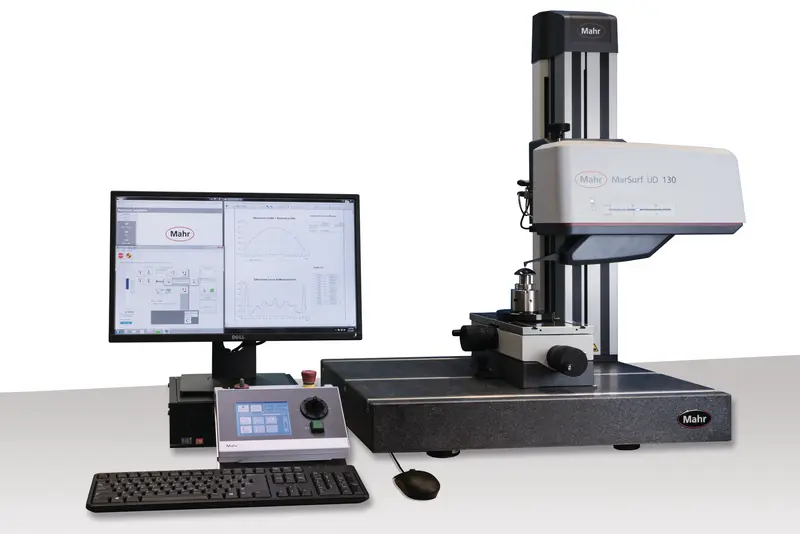

MarSurf UD 130 Aspheric 2D
Nº de artículo 6850894
MarSurf UD 130. El paso a una nueva dimensión
La MarSurf UD 130 Aspheric es una estación de medición de superficies 2D altamente precisa para caracterizar el contorno y la rugosidad de componentes ópticos.
- Detección precoz de desviaciones, lo que elimina la necesidad de realizar complicados trabajos posteriores.

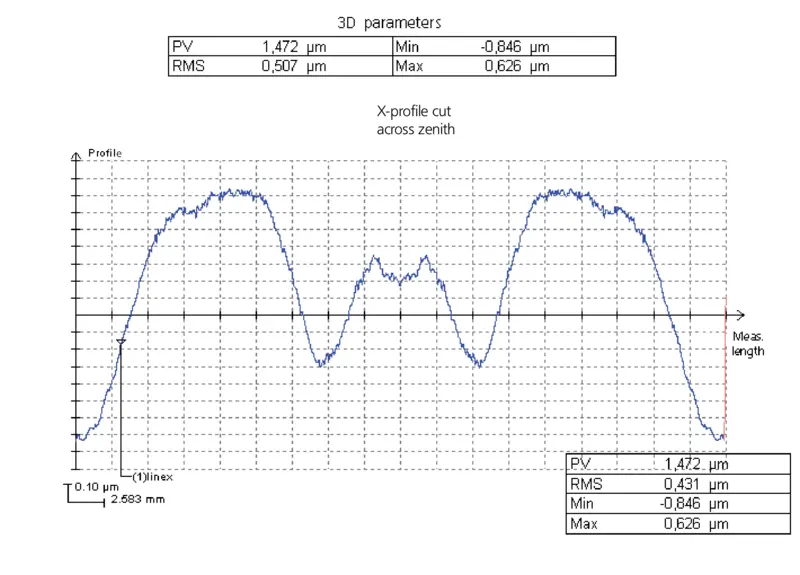

- Presentación del perfil diferencial en formato legible por una máquina para controlar la máquina de procesamiento.
- Un solo sistema de medición permite medir lentes asféricas con rotación simétrica de diferente tipo. No se necesitan más inversiones.
- Alta velocidad de medición y dinámica (hasta 5 mm/s en el caso de lentes grandes/hasta 0,1 mm/s en el caso de microlentes)
- Colocación libre de la punta de palpado.
- La MarSurf UD 130 es una máquina altamente precisa que constituye la base para una medición exacta de sus piezas de trabajo. La resolución vertical de 2 mm y las desviaciones de forma inferiores a 300 mm garantizan una reproducción exacta de sus lentes asféricas.
- Cambio del brazo de palpado sin necesidad de realizar una nueva calibración.

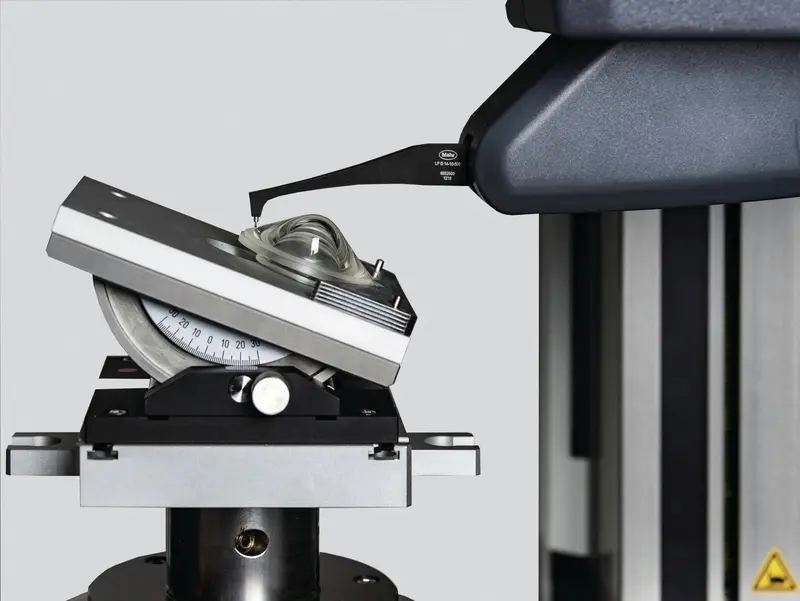

- Posibilidad de realizar mediciones de ópticas con flancos inclinados.
| MarSurf UD 130 Aspheric 2D | N.º de referencia 6850894 | |
|---|---|
| Peso | 195 KG |
Múltiples campos de aplicación de nuestro producto
Mediciones de contornos y de rugosidad en:
- lentes esféricas y asféricas
- lentes cilíndricas
- Compartimentos
- Componentes de la carcasa y otros componentes mecánicos
Medición normalizada según ISO 10110.
El software MarWin-Aspheric guía al usuario por las tareas de medición y evaluación.
Los datos del perfil diferencial se proporcionan la máquina de procesamiento para realizar los reajustes que sean necesarias (bucle cerrado, closed loop).
