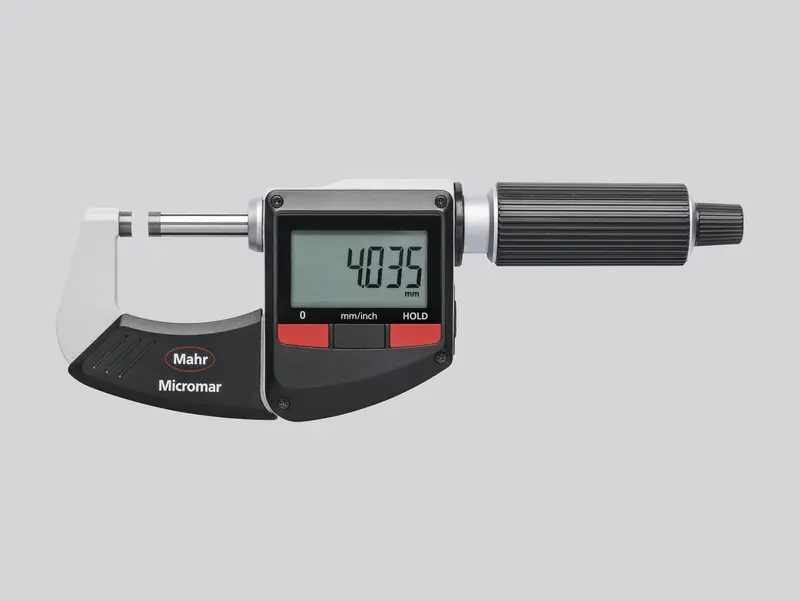

Micromar 40 ER
Nº de artículo 4157010
Micrómetro digital para exteriores Micromar 40 ER
Rango de medición en mm 0 - 25 mm mm
Interfaz de datos:
Grado de protección IP: IP 40
Norma de fábrica
Resolución mm/pulgadas 0.001 / 0,00005”
Volumen de suministro: Pila, Informe de comprobación, Manual de instrucciones, Estuche
- Indicación digital de alto contraste
- Husillo de medición inoxidable, totalmente templado y rectificado
- Husillo de medición y yunque con refuerzo de carburo
- Mecanismo de avance rápido
- Carraca avanzada
- Cuerpo rígido de acero esmaltado con aislamiento térmico
| Micromar 40 ER | N.º de referencia 4157010 | |
|---|---|
| Norma | Norma de fábrica |
| Rango de medición en mm | 0 - 25 mm |
| Rango de medición en pulgadas | 0 - 1” |
| Material de la superficie de medición | carburo |
| Resolución mm/pulgadas | 0.001 / 0,00005” |
| Límite de error µm | 2 µm |
| Tipo de pila | CR 2032 (3 V litio) |
| Diámetro del husillo | 6.5 mm |
| Paso del husillo_mm | 0.5 mm |
| Fuerza de medición (N) | 5 - 10 |
| Dimensiones | a 24 mm | b 9.5 mm | c 32 mm | |
|
|
