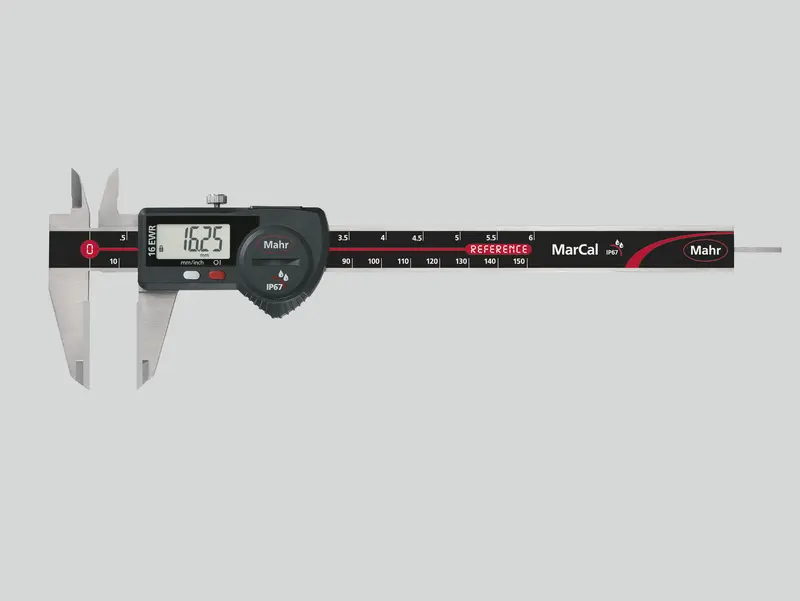

MarCal 16 EWR-H
Nº de artículo 4103073
Pies de rey digitales especiales MarCal 16 EWR-H
Rango de medición en mm: 0 - 150 mm
Resolución mm/pulgadas: 0.01 / 0,0005 pulgadas
Interfaz de datos: USB, Opto RS-232C, Digimatic
Grado de protección IP: IP 67
Volumen de suministro: Pila, Informe de comprobación, Manual de instrucciones, Estuche
- Indicación digital de alto contraste
- Tornillo de fijación superior
- Guías lapeadas
- Cuchillas de medición para mediciones interiores
- Guía y regla inoxidables y templadas
- Dispositivo de medición escalonada
- Listo para la medición inmediata gracias al sistema Reference
- Guías elevadas para proteger la escala
- Excelente resistencia frente al polvo, así como a refrigerantes y lubricantes
- Limpiadores integrados en la corredera
| MarCal 16 EWR-H | N.º de referencia 4103073 | |
|---|---|
| Rango de medición en mm | 0 - 150 |
| Rango de medición | 0 - 6" |
| Resolución mm/pulgadas | 0.01 / 0,0005 pulgadas |
| Límite de error (mm) | 0.03 mm |
| Límite de error en pulgadas | 0,001” |
| Norma | ISO 13385-1 |
| Tipo de pila | CR 2032 (3 V litio) |
| Varilla de profundidad | redondo |
| Dimensiones | a 10 mm | b 40 mm | c 16 mm | d 235 mm | e 16 mm | |
|
|
Múltiples campos de aplicación de nuestro producto
| Etiqueta | Nº de artículo | |
|---|---|---|
|
Cable de transmisión de datos USB 16 EXu |
4102357 |
|
Adaptador de interfaz con cable de transmisión de datos Digimatic 16 EWd |
4102915 |
|
Cable de transmisión de datos RS-232C 16 EXr |
4102410 |
