MarShaft SCOPE 600 plus 3D
Art.-Nr. 5361522
Flexible Lösung zur vollautomatischen Vermessung rotationssymmetrischer Werkstücke
Mit der MarShaft SCOPE 600 plus 3D lassen sich komplexe rotationssymmetrische Werkstücke schnell und einfach optisch sowie taktil vermessen. Durch die innovative 3D-Funktionalität können neben der klassischen Komplettmessung z. B. auch Merkmale abgedeckt werden, die bisher 3D-Koordinaten- oder Verzahnungsmessgeräten vorbehalten waren.
Dafür entwickelte Mahr den bereits sehr erfolgreichen Messplatz MarShaft SCOPE 750 plus weiter. Er verfügt jetzt über ein innovatives 2D-Tastsystem, ein motorisches Widerlager sowie eine Spezialkalibrierung der Linearachsen.
Die CMOS-Matrixkamera misst optisch in wenigen Sekunden Merkmale wie z.B. Durchmesser, Längen, Radien, Form- und Lagemerkmale, Nockenwinkel oder den Nockenhub.
Das zusätzliche 2D-Tastsystem erfasst Merkmale, die optisch nicht messbar sind, wie z. B. konkave Nockenformen, alle gängigen Verzahnungsparameter an zylindrischen Zahnrädern, Planläufe sowie Referenzelemente in axialer Richtung.
Dabei sind das taktile und optische System in ein Koordinatensystem eingemessen.
Das automatisierte Messverfahren misst wesentlich schneller und zudem prozesssicher: Während die klassische Koordinatenmesstechnik etwa 30 bis 40 Minuten pro Werkstück benötigt, misst der Mahr-Messplatz eine Vierzylinder-Nockenwelle in nur 9 Minuten.
Leistungsmerkmale auf einen Blick:
- Komplettvermessung von Nockenwellen, einschließlich Nockenwinkel und allen gängigen Nockenformen
- Messung der Verzahnung von zylindrischen Zahnrädern
- Messung von Konturelementen
- hochgenaue Form- und Lagemessungen
- Direkte Messung von Bezügen
- Messung von Wellen mit Passfedernuten und/oder Bohrungen
- 3D-Funktionen durch induktives Tastsystem mit zusätzlicher Y-Messachse
- Spezialkalibrierung der Linearachsen X, Y und Z
- Handbedienpult
- vieles mehr
| MarShaft SCOPE 600 plus 3D | Art.-Nr. 5361522 | |
|---|---|
| Positioniergeschwindigkeit C-Achse | 0.2 - 60 1/min |
| Positioniergeschwindigkeit X-Achse | 0.5 - 100 mm/s |
| Positioniergeschwindigkeit Z-Achse | 0.5 - 200 mm/s |
| Tischbelastung max. | 15 kg |
| Fehlergrenze Länge | MPE ≤ (3,0 + l/125) µm; "l" in mm |
| Fehlergrenze Durchmesser | MPE ≤ (1,5 + d/125) µm; "d" in mm |
| Winkelauflösung | 0.01 - 0.0001 ° |
| Bezugstemperatur | 20 °C |
| Werkstücklänge max. | 600 mm |
| Werkstückdurchmesser max. | 120 mm |
| Sensorik | optisch-taktil |
| Kamerasystem | CMOS-Matrixkamera |
| Tastsystem | Mahr 1320-2 |
| Besondere Ausstattung | motorisches Widerlager und spezialkalibrierte Linearachsen |
| Messrechner | 19"-Industrie-PC (inkl. Microsoft Windows 10 IoT LTSC) |
| Betriebstemperatur | 40 °C bis 10 °C |
| Zulässige Luftfeuchte | max. 90 %; nicht kondensierend |
| Gewicht Grundgerät | 140 kg |
| Lieferumfang | Tastsystem 1320 (inkl. Tastarm ⌀ 2 x 72 mm) und zwei Stück 60°-Zentrierspitzen (⌀ 2 – 44 mm) |
Vielfältige Anwendungsgebiete unseres Produktes
- Komplettvermessung von Nockenwellen
- Komplettvermessung von Getriebewellen
- Wellen mit Passfedernuten und/oder Bohrungen
- Exzenterwellen
- Drehteile
- Tripode
- Zahnstangen
- Achszapfen
- Hohlwellen
- Antriebswellen
- Turboladerwellen
- Knochenschrauben
- Schnecken
- Ausgleichwellen
- Hydraulikteile
- Ventile (Ottomotor)
- viele mehr
| Bezeichnung | Art.-Nr. | |
|---|---|---|
|
MarWin MarWin MarShaft |
Rel_MarShaft |

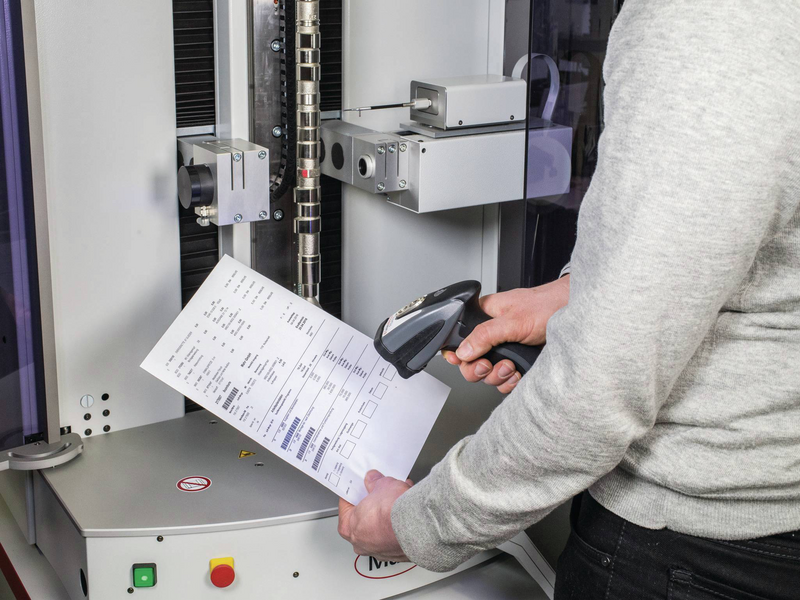

Kurze Messzeiten sorgen dafür dass Produktionsfehler sofort erkannt und idealerweise vermieden werden
Komplettvermessung von Wellen, hoch genaue Form und Lagemessung, Konturmessung, 3D Messung, Verzahnungsmessung, alles in einem Messsystem
Prozesssichere Qualitätskontrolle gewährleistet eine prozesssichere Produktion
