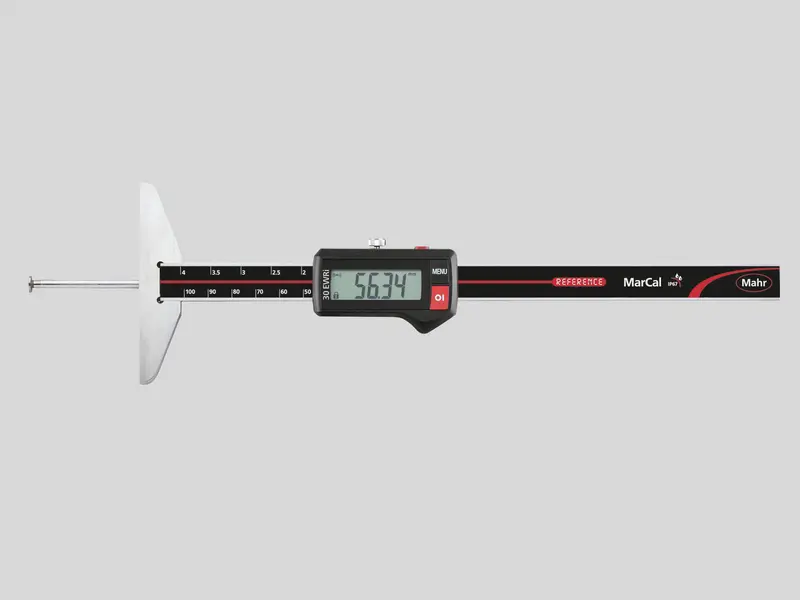

MarCal 30 EWRi-N
Art. no. 4126532
Paquímetro digital de profundidade MarCal 30 EWRi-N
Campo de medição mm: 0 - 100 mm
Incremento numérico mm/polegada: 0.01 mm / 0.0005 inch
Interface de dados: Integrated Wireless
Tipo de proteção IP: IP 67
Escopo de fornecimento: Bateria, Apalpador indutivo, Manual de instruções, Adaptadores de medição 30 ENt (1 mm), 902 (4 mm) e 903 (4 mm), Estojo
- Visor digital de alto contraste
- Parafuso de travamento em cima
- Guia lapidada
- As superfícies de medição são feitas de aço inoxidável
- Cursor móvel e haste feitos de aço inoxidável reforçado
- Medição imediata graças ao Reference System
- Raised guideway for the protection of the scale
- Excelente resistência contra poeira, refrigerantes e lubrificantes
- Limpadores de sujeira integrados ao cursor móvel
| MarCal 30 EWRi-N | N.º do artigo 4126532 | |
|---|---|
| Campo de medição mm | 0 - 100 |
| Campo de medição | 0 - 4" |
| Incremento numérico mm/polegada | 0.01 / .0005" |
| Limite de erro (mm) | 0.03 mm |
| Limite de erro polegada (texto) | ,001" |
| Norma | ISO 13385-2 |
| Tipo de bateria | CR 2032 (3V lítio) |
| Dimensions | a 268 mm | b 85 mm | c 16 mm | |
|
|
Diversas áreas de aplicação do nosso produto
| Label | Art. no. | |
|---|---|---|
|
Receptor Wireless Integrado i-Stick |
4102220 |
