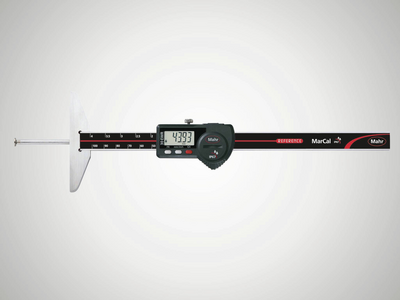

MarCal 30 EWRi-N
Číslo zboží 4126532
- Kontrastní číslicový displej
- Aretační šroub nahoře
- Lapované vodicí plochy
- Měřicí plochy z kalené nerezové oceli
- Jezdec a vodicí tyč z kalené, nerezové oceli
- Okamžitě připravené k měření díky elektronice "Reference system"
- Zvýšené vodicí dráhy k ochraně stupnice
- Vynikající odolnost proti prachu, chladicím kapalinám a mazivům
- Stěrky nečistot integrované v jezdci
| MarCal 30 EWRi-N | Č. výr. 4126532 | |
|---|---|
| Rozsah měření mm | 0 - 100 mm |
| Rozsah měření, palce | 0 - 4" |
| Rozlišení mm/inch | 0.01 / .0005" |
| Mezní chyba (mm) | 0.03 mm |
| Mezní chyba, palce | .001" |
| Norma | ISO 13385-2 |
| Typ baterie | CR 2032 (3V Lithium) |
| Abmessungen | a 268 mm | b 85 mm | c 16 mm | |
|
|
Různorodé oblasti použití našeho produktu
| Štítek | Číslo zboží | |
|---|---|---|
|
Bezdrátový přijímač pro měřicí přístroje s rozhraním Integrated Wireless i-Stick |
4102220 |
