비구면의 센터링 오차 및 틸팅 결정

| 마케팅팀

MarForm MFU 200 기준 테스터는 광학 및 접촉 방식으로 비구면의 표면, 모서리 및 밑면을 검사합니다. PV 이외에도, 광학축과 비교하여 기계식 축의 틸팅과 위치를 검사할 수 있습니다.

Software package MarWin Aspheric 3D
MarForm MFU 200과 함께이 패키지는 비구면과 같은 광학 구성요소의 토포그래피를 표시할 수 있는 기능을 제공합니다.

측정 원리
3D 측정의 경우 2개의 선형 프로파일 옵셋이 렌즈 정점을 90°로 가로지르며 먼저 측정합니다. 그리고 나서 C축을 회전시켜 여러 개의 동심원 원형 프로파일을 기록합니다. 토포그래피 생성에 이러한 측정점을 사용합니다. 프로브 암의 자유 위치설정 기능으로 불연속 표면을 측정할 수 있습니다.

뿐만 아니라 렌즈 정점 위에서 스타일러스를 사용하여 빠른 2D 측정을 기록할 수도 있습니다.

vibration-damped cabin에서 측정 스테이션을 사용함으로써 진동, 이물질과 같은 외부 교란을 측정 객체에서 제거할 수 있습니다.

측정 순서
측정 전에 명목 형상 유형을 선택하고 예상 목표 렌즈의 파라미터를 설정합니다. 다음 단계에서 측정 데이터를 기록하고 렌즈의 명목 데이터와 비교합니다.

RMS 값, PV 값, 경사 오류 등이 파라미터로 표시됩니다.

소프트웨어에서 곡률 R0, 원뿔 상수 k, 비구면 계수 Ai 같은 비구면에 대한 개별 파라미터는 측정한 비구면을 명목 비구면에 피팅할 때 측정 결과에 따라 조정 가능합니다.

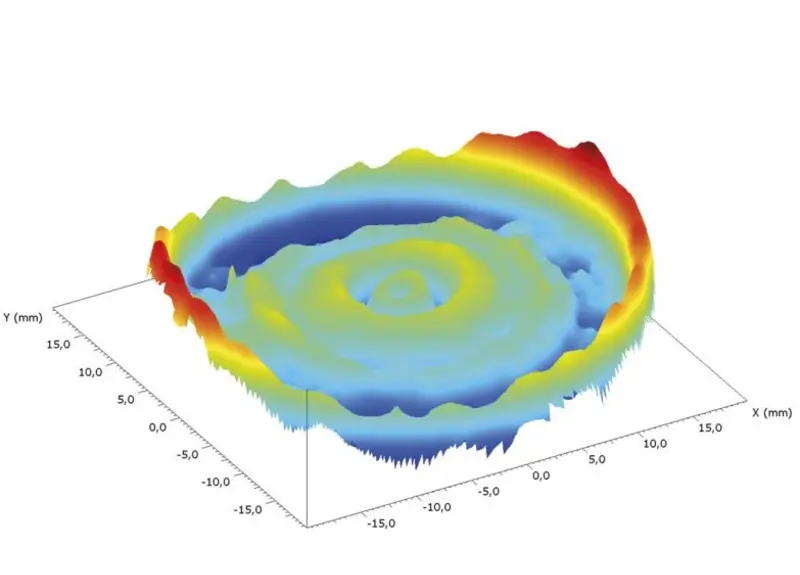

확인된 측정값과 원하는 렌즈 간의 토포그래피 편차가 컬러가 지정된 높이 이미지로 출력됩니다. 그러면 알려진 형식으로 2D 섹션과 편차 토포그래피를 내보내 가공 기계 교정에 활용할 수 있습니다.
위의 설명에 따른 구면과 비구면의 측정 이외에, 명목 형상을 원추 곡선 또는 화살표 높이 설명 또는 3D 점 클라우드로 활용하여 그 밖의 회전 대칭형 객체도 측정 및 평가할 수 있습니다.

광학-접촉 측정 통합
렌즈의 광학 성능을 정확히 검사하고 보장하기 위해서는 종종 표면 형상 이외 앞뒤, 모서리 사이의 관계를 측정해야 하는 경우가 있습니다.
이러한 파라미터를 결정하는 한 가지 방법은 렌즈 모서리의 기계식 축 위치와 해당 광학 축에 대한 후면의 틸팅(예: 비구면 표면)을 탐지하는 것입니다. 전체 측정 시퀀스는 전자동 측정 시퀀스로 한 번의 체결을 통해, 여러 프로브 시스템을 사용해서 수행됩니다.
오른쪽의 다운로드 박스에서 응용 형상을 다운로드하려면 여기를 클릭하십시오. 다운로드 박스에는 광학 표면의 형상 및 위치와 관련한 복잡한 측정 작업을 빠르고 종합적으로 수행하기 위한 솔루션이 제공됩니다.
