고정자 360도 검사의 작동 방식

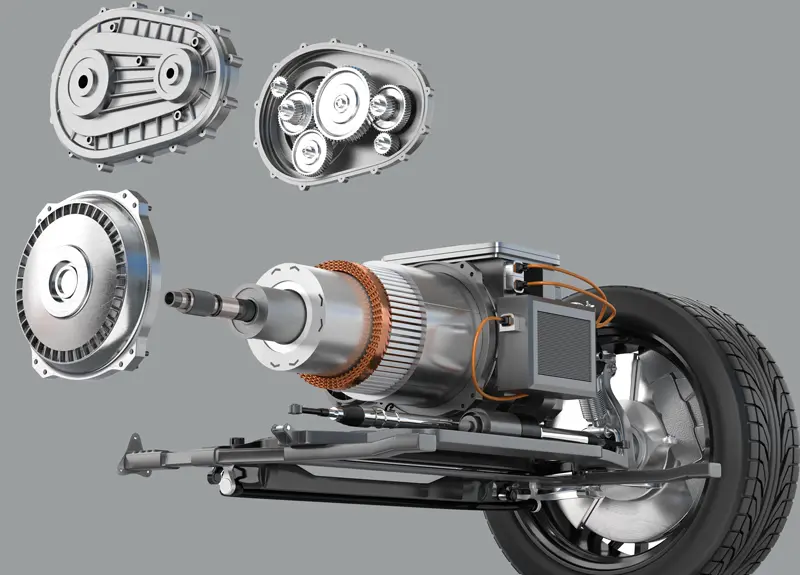

전기 모터 내부에는 강력한 심장인 고정자가 박동합니다. 고정 부품인 고정자는 로터와 함께 중앙 구동 시스템을 구성합니다. 고정자는 철심과 정밀하게 감긴 구리선으로 구성되어 있습니다. 이 권선에 전류가 흐르면 회전 자기장이 생성되어 캐리지가 움직일 수 있는 토크의 기초가 됩니다. "권선의 품질과 고정자의 설계는 전기 모터의 효율성에 매우 중요합니다."라고 측정 기술 전문 기업 Mahr의 글로벌 키 어카운트 매니저인 라파엘 콥(Raphael Kopp)은 설명합니다. "정밀한 권선은 균일한 자기장을 생성하여 최적의 토크를 보장하고 전력 손실을 최소화합니다. 따라서 100% 인라인 테스트는 필수적입니다."
모든 파라미터의 비접촉식 테스트
Mahr MWF는 VisioTurn을 통해 생산 공정 중 고정자의 고품질을 검사하는 중요한 장비를 시장에 출시했습니다. "이 장치는 레이저 삼각 측량 센서를 사용하여 생산 흐름을 방해하지 않고 모든 형상 파라미터를 비접촉식으로 최대한 정밀하게 기록합니다."라고 뵈르트 암 메인 공장의 마틴 버그만(Martin Bergmann) Mahr MWF 상무이사는 설명합니다. 스테이터는 제조업체와 전기 모터 등급에 따라 다르기 때문에 각각의 생산 공정이 다릅니다. 이는 측정 작업에 대한 요구 사항이 고객마다 다르다는 것을 의미합니다. 유연한 맞춤형 센서 설계가 가능한 VisioTurn을 통해 Mahr MWF는 프로젝트 문의에 대한 고객의 요구 사항에 신속하게 대응할 수 있습니다. 또한 측정 스테이션의 모듈식 설계 덕분에 인라인 작동과 수동 로딩을 통해 라인 외부에서 모두 사용할 수 있습니다. 이 측정 시스템은 이미 자동차 산업에서 성공적으로 사용되고 있습니다.
원활한 인라인 측정
Mahr MWF VisioTurn은 고정자의 진원도와 동축성, 헤어핀의 위치 및 간격을 검사합니다. 고정자의 회전 운동으로 다양한 각도에서 측정할 수 있습니다. 이 장치는 컨베이어 라인을 기반으로 구성품이 맞춤형 공작물 캐리어를 통해 측정 스테이션으로 이송됩니다. 여기서 스테이터는 광학 시스템을 사용하여 정밀하고 완전 자동화된 품질 관리를 거칩니다. 공작물 캐리어는 먼저 측정 스테이션에서 멈춥니다. "전기 축이 고정자를 공작물 캐리어 위의 테스트 위치로 수직으로 들어 올립니다. 그런 다음 테스트 위치에서 스테이터가 회전하도록 설정됩니다. 광학 시스템은 완전한 측정을 수행하기 위해 회전하는 동안 스테이터의 관련 특징을 기록합니다."라고 마틴 버그만은 말합니다.
견고하고 확장 가능한 디자인
VisioTurn의 기본 프레임은 견고한 용접 구조로 구성되어 있습니다. 이러한 안정적인 구조는 측정 중 진동을 최소화하여 정밀한 측정 결과를 보장하는 데 필요합니다. 추가 부품과 서브프레임은 알루미늄 프로파일로 제작되어 시스템을 유연하게 조정하고 확장할 수 있습니다. 또한 이러한 경량 구조 덕분에 전체 시스템에 영향을 주지 않고 필요한 경우 변환을 수행할 수 있습니다. Mahr는 스테이터를 안전하게 고정하고 테스트 위치로 옮길 수 있도록 공작물 캐리어를 설계했습니다. 공작물 캐리어에서 고정자를 테스트 위치로 들어올리는 전기 축도 정밀한 수직 스트로크를 위해 특별히 설계되었습니다.
측정 데이터의 자동 평가
벡호프 PLC가 시스템을 제어하는 데 사용됩니다. 이는 컨베이어 라인, 전기 축 및 회전 유닛을 포함한 모든 이동 및 측정 시퀀스의 정밀한 조정을 보장합니다. Mahr MWF 측정 소프트웨어는 측정 데이터를 분석하고 스테이터의 형상과 표면 구조를 정밀하게 평가할 수 있게 해줍니다. 이 시스템은 Siemens HMI를 통해 작동 및 모니터링할 수 있으며, 이를 통해 작업자는 시스템 상태와 측정 데이터를 실시간으로 시각화할 수 있습니다. 옵션으로 모바일 제어 패널을 설치하여 생산 환경의 다양한 위치에서 VisioTurn을 작동할 수 있습니다. 또 다른 장점: "이 시스템은 추가 측정 시스템을 통합하거나 컨베이어 라인을 조정하거나 추가 자동화 구성 요소를 사용하는 등 언제든지 변화하는 생산 요구 사항에 맞게 조정할 수 있습니다."라고 라파엘 콥은 설명합니다.
