MarCator 810 SV

제품번호 4321000

다이얼 인디케이터 MarCator 810 SV
공장 표준
측정 범위(mm): 40mm
눈금 값 mm: 0.01
패키지 내용: 상자

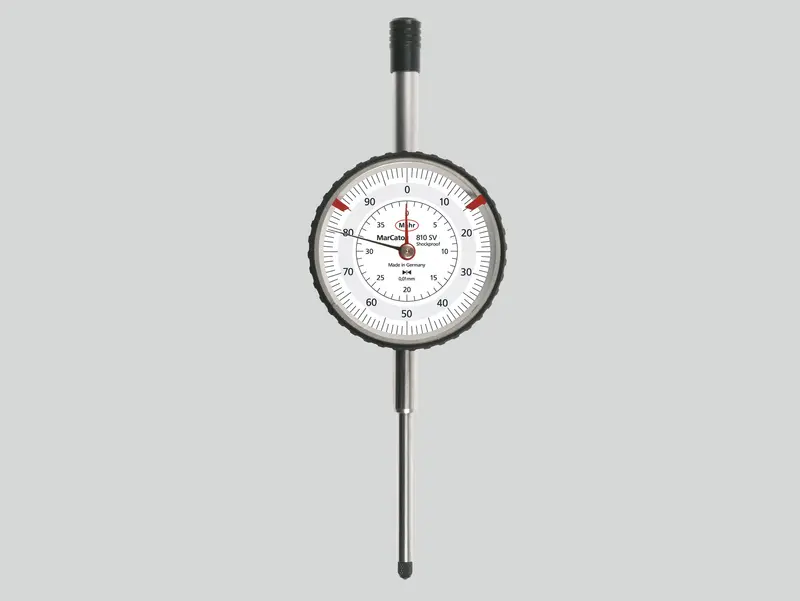

MarCator 810 SV
  • 고대비 다이얼면
  • 조절식 공차 마커
  • 크롬 도금 하우징
  • 측정 스핀들의 리프터 보호 캡
  • 정밀 기어 및 피니언
제품 타입 810 SV
측정 범위(mm) 40 mm
회전당 범위 (mm) 1 mm
눈금 값 mm 0.01
오류 한계 측정 범위 µm 25 µm
오류 한계 1 회전 µm 15 µm
오류 한계 1/2 회전 µm 10 µm
오류 한계 1/10 회전 µm 5 µm
측정값 히스테리시스 fu(µm) 6 µm
반복성 fw(µm) 3 µm
다이얼면 타입 0 - 100
다이얼 색상 흰색
스케일 지름 50 mm
치수 a 58 mm | b 24.2 mm | c 8.7 mm | d 52 mm | e 169 mm | f 22 mm | g 45 mm
치수 도면 1
