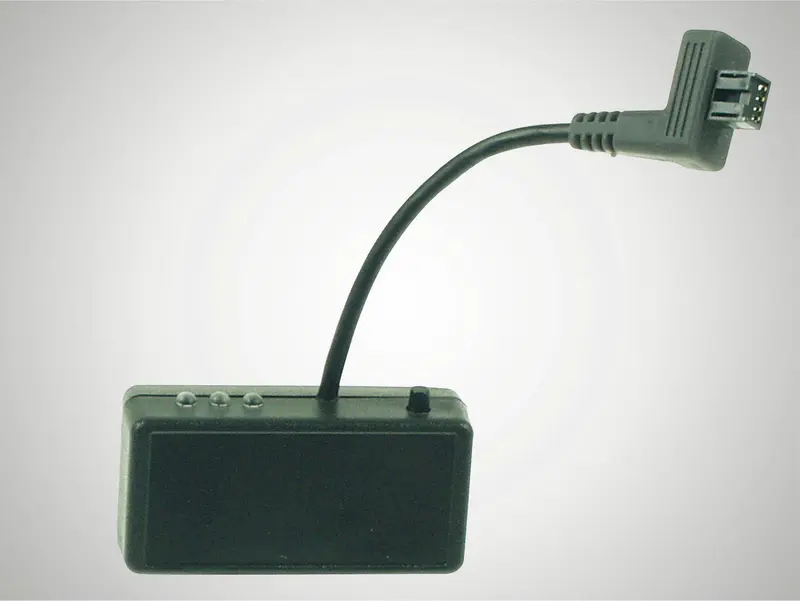

MarConnect 16 EXf
제품번호 4102306
16 EXf 16 EXf 트랜스미터 FM 2
- 측정 장비에서 PC로 무선 측정값 전송
- PC에서 측정 장비로 측정값 확인 수신을 통해 안전한 데이터 전송 가능
- 전송 모듈에서 광학으로 수신 확인
- USB 및 RS232 인터페이스용 TWIN 수신기
- 기본 소프트웨어 - 소프트웨어 키보드 인터페이스와 Excel 열에 데이터를 저장하는 소프트웨어로 구성
- 외측 안테나가 없는 컴팩트한 전송 모듈
- 이론적으로 무한대의 측정 장비를 각 수신 모듈에 연결 가능
- 최대 100 m의 무선(주변 상황에 따라 다름)
- 433 MHz의 무선 주파수
- 복수 사용자, 최대 69개 채널 설정 가능
- 양방향 전송 경로(측정 장비에서 원격 조사)
- 수동 프로브를 통한 데이터 분해능 해결
| 제품명 | 제품번호 | |
|---|---|---|
|
트랜스미터 16 EXf |
4102306 |
