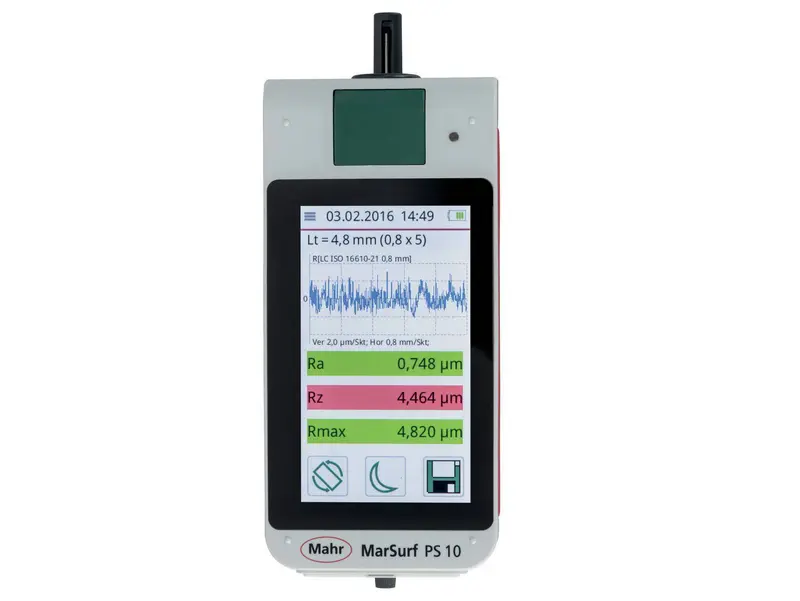

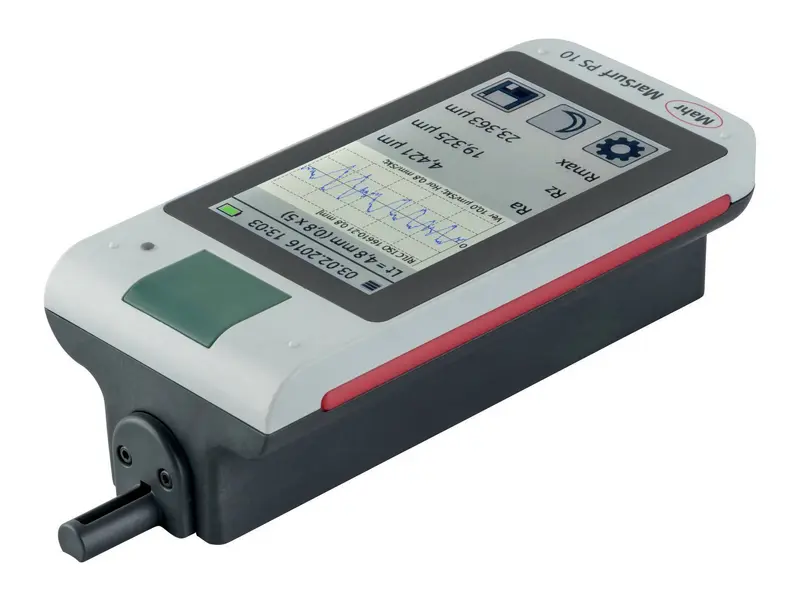

MarSurf PS 10
Art. no. 6910232
モバイルで使えるハンディタイプの粗さ測定器
- 簡単で直感的な操作： スマートフォンの操作のように簡単
- 大型、照明付き 4.3 インチ TFT タッチディスプレイ
- 調整可能なディスプレイ
- 手のひらに入る。小型、軽量（約500g）

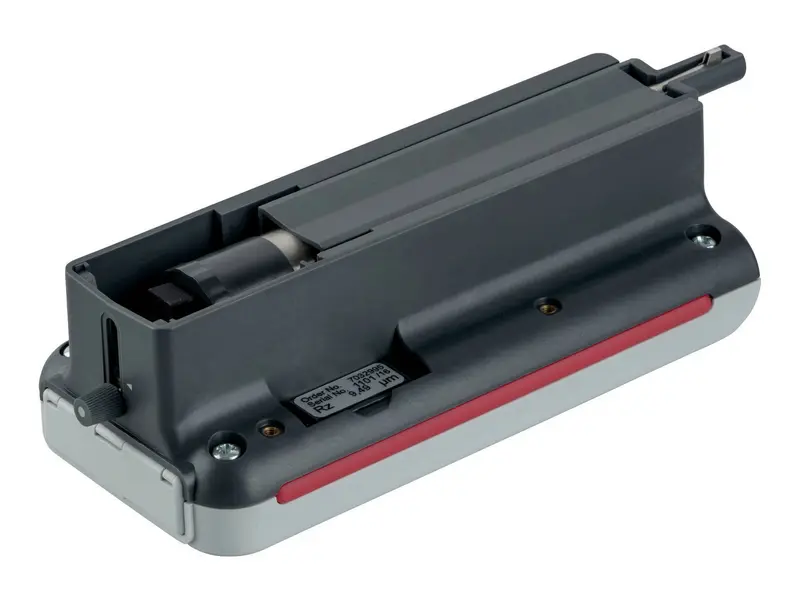

- 機器の柔軟性： 着脱可能なドライブユニット
- 31のパラメータ： ラボの機器と同じ機能範囲を提供。
- TXT、X3P、CSVおよびPDFファイルとしてデータをバックアップ
- 完成したPDFプロトコルを測定器内で直接作成
- PDFプロトコルのカスタマイズされたコメントをMarSurf PS 10に直接入力
- 電源コンセントに依存しない運用：計測器を充電せずに1200以上の測定が可能
- 統合された、取り外し可能な粗さ標準片による、エラーのない作業
- ディスプレイに保存されたお気に入りにより、目的の機能に素早くアクセス可能
- 統合された、取り外し可能な粗さ標準片による、エラーのない作業
- 自動カットオフ選択： 専門家でなくても正しい測定結果が確実に得られる
| MarSurf PS 10 | Art. no. 6910232 | |
|---|---|
| 位置決め速度 | 0.5; 1.0 |
| 寸法 (mm) | 160 mm x 77 mm x 50 mm |
| 測定原則 | スタイラス法 |
| 測定単位 | metric/inches |
| 測定力 [N] | 0,00075 |
| ISO/JIS に準拠したフィルタ | ISO 16610-21（旧ISO 11562）に準拠したガウスフィルタ、DIN EN ISO 13565-1に準拠した特殊フィルタ、DIN EN ISO 3274に準拠したラムダフィルタ（スイッチオフ可能） |
| ISO/JIS 適合のカットオフIC | 0.25 mm , 0.8 mm , 2.5 mm , 自動フィルター検出 |
| ISO/JISに準拠した短いストローク | 選択可能 |
| ISO/JIS に準拠したサンプリング長の数 n | 選択可能:1~16 |
| データインタフェース | USB , MarConnect (RS-232) , 最大32 GBのSD / SDHCカード用のマイクロSDスロット |
| 言語 | ドイツ語 , 英語 , フランス語 , イタリア語 , スペイン語 , ポルトガル語 , オランダ , スウェーデン語 , ロシア語 , 研磨 , チェコ , 日本語 , 中国語 , 韓国語 , ハンガリー語 , トルコ語 , ルーマニア語 |
| 保管容量 | 最小 3900プロファイル、最小 500,000件の結果、最小 1500 PDFレコード、MicroSDカードで32GBに拡張可能 |
| プローブ | 誘導式スキッドプローブ |
| キャリブレーション機能 | ダイナミック; Ra、Rz、Rsm |
| IP保護カテゴリ | IP 40 |
| 重量 | 1.85 KG |
| その他 | ロック/パスワード保護、日付と時刻 |
| ISO 12085 (MOTIF) に準拠したトラバース長 | 1 mm,2 mm,4 mm,8 mm,12 mm,16 mm |
| 評価長（ISO/JIS適合） | 1.25 mm, 4.0 mm, 12.5 mm |
| スタイラス | 5 µm |
| パラメータ | Ra , Rq , Rz (Ry (JIS) は Rz 相当) , Rz (JIS) , Rmax , Rp , RpA (ASME) , Rpm (ASME) , Rpk , Rk , Rvk , Mr1 , Mr2 , A1 , A2 , Vo , Rt , RPc , Rmr (tp (JIS, ASME) は Rmr 相当) , RSm , RSk , RS , CR , CF , CL , R , Ar , Rx , R3z |
| 保護システム | IP 40 |
| 充電式バッテリー | リチウムイオン電池、最小 1200 測定情報 |
| 広範囲の電源供給 | 100 ~ 264 V |
| 測定範囲 | 0,35 |
| 分解能詳細 | 8 nm |
| トラバース長 Lt （ISO/JIS 適合） | 1.5 mm , 4.8 mm , 15 mm , N x Lc , 可変 , 自動 |
当社製品のさまざまな用途
- シャフトおよびハウジングコンポーネント用
- 大型機用
- 大きいワークピースの場合
- フライス加工部品用
- 研削および研磨済み対象加工物用
- 生産ラインまたは直接マシン上で、対象加工物またはマシンの表面粗さを素早く点検するのに適しています。
| Label | Art. no. | 重量 | 測定範囲 | 測定範囲 (in) | 分解能 | 分解能 | 誤差限界 µm | 誤差限界 (インチ) | 誤差限界 (in) | データインタフェース | 製品重量 | 微調整範囲 (mm) | 取付穴 | 合計高さ | カラム直径 d | 突出し（最大） | ベース面 | 軸径用Vブロック | 接着力プリズム | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PHTピックアップエクステンション80 mm PHT (80 mm) |
6850540 | 0.1 KG | |||||||||||||||||
|
標準プローブ 2 µm PHT 6-350 |
6111520 | 0.0297 KG | |||||||||||||||||
|
|
標準プローブ 5 µm PHT 6-350/ 5µm |
6111526 | 0.03 KG | |||||||||||||||||
|
|
標準プローブ 10 µm PHT 6-350/ 10µm |
6111527 | 0.01 KG | |||||||||||||||||
|
直径 3 mm 以上の穴用プローブ PHT 3-350 |
6111521 | 0.02 KG | |||||||||||||||||
|
溝用プローブ PHT 11-100 |
6111524 | 0.03 KG | |||||||||||||||||
|
凹状または凸状表面用プローブ PHTR-100 |
6111525 | 0.03 KG | |||||||||||||||||
|
歯車フランク用プローブ PHTF 0.5-100 |
6111522 | 0.03 KG | |||||||||||||||||
|
金属板用プローブ PT 150 |
6111523 | 0.1 KG | |||||||||||||||||
|
測定スタンド 300、鋳鉄ベース付き ST-D |
6710803 | 7.95 KG | |||||||||||||||||
|
測定スタンド 300、花こう岩ベース付き ST-F |
6710806 | 28 KG | |||||||||||||||||
|
測定スタンド 300、花こう岩ベースとTスロット付き ST-G |
6710807 | 45 KG | |||||||||||||||||
|
814 SR 接続用の調整可能な取り付けブラケット 814 Sh |
2247086 | 0.152 KG | |||||||||||||||||
|
高さ測定およびスクライビング装置 814 SR |
4426100 | 0 - 350 mm | 0 - 14インチ | 0.01 mm | 0.0005 inch | 40 µm | 0.0016インチ | 0.0016 inch | Opto RS-232C , デジマチック , USB | 7 kg | |||||||||
|
|
高さ測定およびスクライビング装置 814 SR |
4426101 | 0 - 600 mm | 0 - 24インチ | 0.01 mm | 0.0005 inch | 50 µm | 0.0020インチ | 0.002 inch | Opto RS-232C , デジマチック , USB | 8 kg | |||||||||
|
データ接続ケーブル、USB 16 EXu |
4102357 | ||||||||||||||||||
|
|
データケーブルUSB双方向 DK-U1 |
4102603 | ||||||||||||||||||
|
V-ブロック PP |
6710401 | 2.01 KG | |||||||||||||||||
|
平行万力 PPS |
6710604 | 2.98 KG | |||||||||||||||||
|
XY 表 CT 120 |
6710529 | 2.76 KG | |||||||||||||||||
|
ミニチュア精密バイスのセット 109 PS |
4246819 | ||||||||||||||||||
|
粗さ基準、Mahr 証明書付き、プロファイル深さ 10 µm PRN 10 |
6820420 | 0.2 KG | |||||||||||||||||
|
三角形の台座が付いた測定用三脚 815 GN |
4413000 | 4.2 kg | 2 mm | 8H7 | 300 mm | 14 mm | 185 mm | 150 x 150 mm | |||||||||||
|
|
三角形の台座が付いた測定用三脚 815 GN |
4413001 | 9 kg | 2 mm | 8H7 | 500 mm | 18 mm | 200 mm | 190 x 180 mm | |||||||||||
|
|
三角形の台座が付いた測定用三脚 815 GN |
4413005 | 10 kg | 2 mm | 8H7 | 750 mm | 25 mm | 230 mm | 190 x 180 mm | |||||||||||
|
磁気ベース付き測定用三脚 815 MA |
4416000 | 2.5 kg | 2 mm | 8H7 | 285 mm | 230 mm | 20 - 100 | 450 N |
