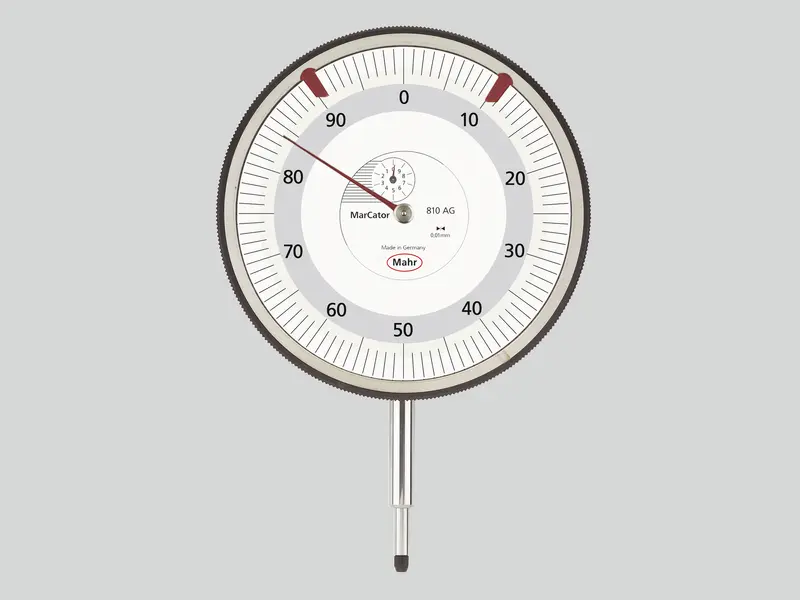

MarCator 810 AG
Art. no. 4322000
- 大きくハイコントラストの文字盤
- 調整式許容マーカー
- クロームメッキハウジング
- 測定スピンドルのリフター保護キャップ
- 精密ゲージとピニオン
| 製品名 | 810 AG |
| 測定範囲、単位mm | 10 mm |
| 分解能別範囲 (㎜) | 1 mm |
| 読取値_mm | 0.01 |
| 誤差限界測定範囲 µm | 17 µm |
| 誤差限界 1 回転 (µm) | 15 µm |
| 誤差限界 1/2 回転 µm | 10 µm |
| 誤差限界 1/10 回転 µm | 5 µm |
| ヒステリシス fu (µm) | 5 µm |
| 繰返精度 fw (µm) | 3 µm |
| 文字盤の種類 | 0 - 100 |
| ダイヤルの色 | 白 |
| スケール径 | 112 mm |
|
|
