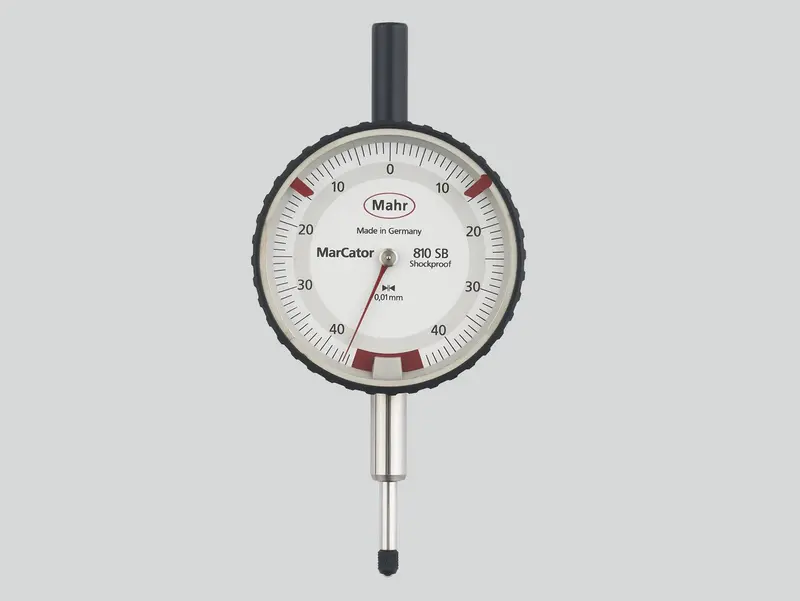

MarCator 810 SB
Art. no. 4317000
- ハイコントラストの文字盤
- 調整式許容マーカー
- クロームメッキハウジング
- 測定ピンの端にある保護キャップ
- 測定範囲の制限により、間違いのない読み取りが可能
- 大きなフリーストロークにより、試験片を測定器に挿入しやすくなるなど、利便性を向上
- 精密ゲージとピニオン
| 製品名 | 810 SB |
| 測定範囲、単位mm | 0.8 mm |
| 分解能別範囲 (㎜) | 0.8 mm |
| 読取値_mm | 0.01 |
| 誤差限界測定範囲 µm | 7 µm |
| 誤差限界 1/2 回転 µm | 6 µm |
| 誤差限界 1/10 回転 µm | 5 µm |
| ヒステリシス fu (µm) | 3 µm |
| 繰返精度 fw (µm) | 3 µm |
| 文字盤の種類 | 40 - 0 - 40 |
| ダイヤルの色 | 白 |
| 寸法 | a 58 mm | b 23 mm | c 7.5 mm | d 52 mm | e 120 mm | f 22 mm | g 15 mm |
|
|
当社製品のさまざまな用途
これにより、ポインタの追加の回転が原因で発生する可能性がある測定エラーのリスクを回避できます。
