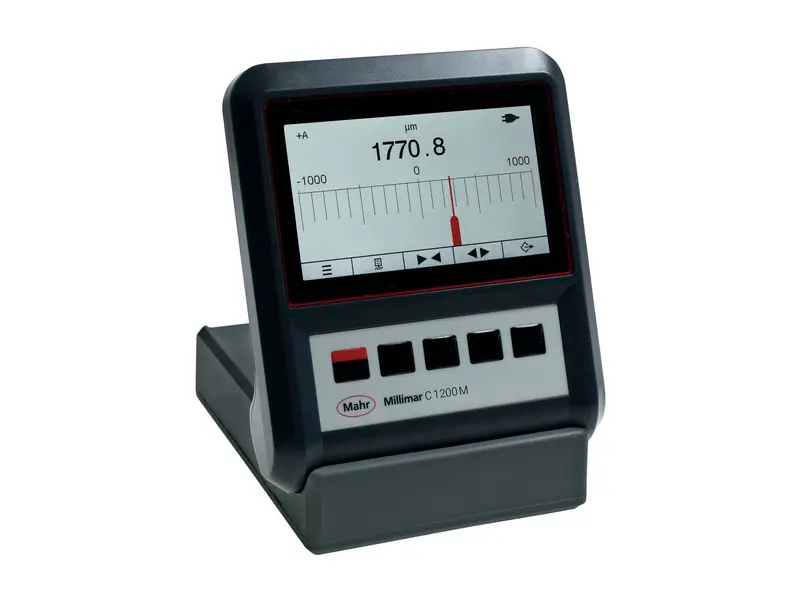

Millimar C 1200 M
Art. no. 5312012
- Display a colori ad alta risoluzione e a forte contrasto
- Display inclinabile di continuo per un angolo visuale ottimale
- Uso semplicissimo
- Possibilità di alimentazione elettrica o funzionamento a batteria
- Con funzionamento a batteria adatta anche all'uso mobile
- Alloggiamento compatto
- Possibilità di montaggio a parete
| Millimar C 1200 M | N. art. 5312012 | |
|---|---|
| Tipo | C 1200 M |
| Campo di indicazione numerica µm | ± 5000 |
| Campo di indicazione di scala µm | ± 5000 , ± 2000 , ± 1000 , ± 300 , ± 100 , ± 30 , ± 10 , ± 3 |
| Tipo di batteria | 5 x LR6 (1,5 V stilo AA) |
| Risoluzione µm | 0,1 |
| Divisione di scala µm | 500 , 200 , 100 , 20 , 10 , 2 , 1 , 0,2 |
| Divisione di scala inch | .019'' , .007'' , .002" , .001" , .0002'' , .0001'' , .00002'' , .00001'' |
| Display | Display TFT a colori, 110 mm (4,3"), 480 x 272 pixel |
| Frequenza di aggiornamento immagine | 40 fps |
| Ingressi tastatore | 1 |
| Compatibilità | Mahr |
| Combinazioni di misure | +A, -A |
| Caratteristiche | 1 |
| Passi di controllo | 1 |
| Funzioni dinamiche | Max, min, max-min |
| Configurazione | Tastiera |
| Velocità di trasmissione dati | 30 Hz |
| Limite di errore visualizzazione cifre | 0,3 % (min. 0,2 μm) |
| Limite di errore visualizzazione scala | 0,25% del valore di fondo scala / 0,3% del valore visualizzato |
| Interfaccia dati | Opto RS-232C , USB , Digimatic , wireless |
| Interfacce hardware | Opto RS-232C , USB , Digimatic , wireless |
| Alimentazione elettrica | Alimentatore , 230 V/115 V; 50/60 Hz , Alimentazione a batteria |
| Classe di protezione IP | IP 42 |
| Temperatura di lavoro MIN | 10 °C |
| Temperatura di lavoro MAX | 40 °C |
| Temperatura di esercizio MIN | 0 °C |
| Temperatura di esercizio MAX | 40 °C |
| Peso del prodotto | 0.496 kg |
| Campo di indicazione numerica pollici | ± .19" |
| Campo visualizzazione analogica inch | ± .19" , ± .07'' , ± .03'' , ± .01'' , ± .003'' , ± .001'' , ± .0003" , ± .0001'' |
Campi di applicazione molteplici del nostro prodotto
- M per tastatori di misura induttivi con compatibilità M
- T per tastatori di misura induttivi con compatibilità T
| Label | Art. no. | |
|---|---|---|
|
Cavo Uscita Dati USB 2000 USB |
4346023 |
|
Adattatore di interfaccia con cavo dati Digimatic 2000 d |
4346021 |
|
Cavo Uscita Dati RS232C 2000 r |
4346020 |
|
Modulo trasmettitore 2000 e |
4102232 |
|
Radioricevitore e-Stick |
4102230 |
