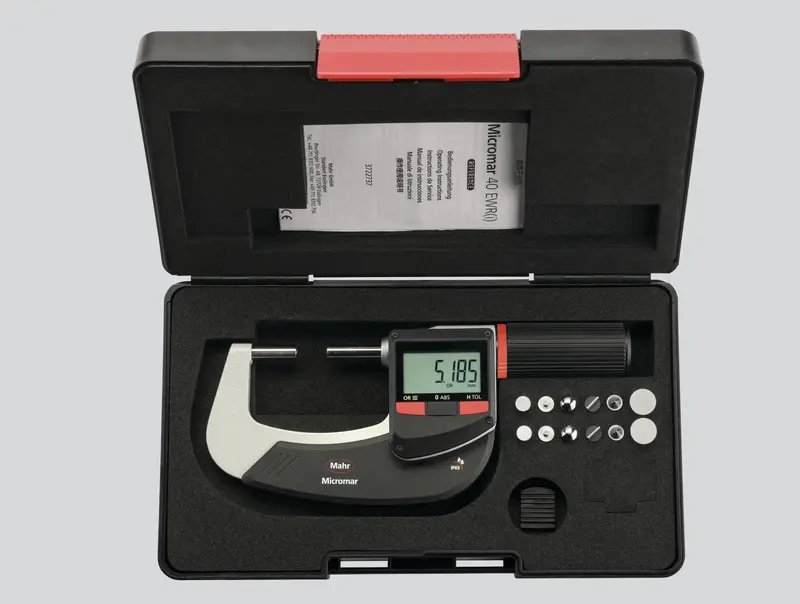

Micromar 40 EWR-V
Art. no. 4157050
- Display a elevato contrasto
- Asta di misurazione in acciaio inossidabile completamente temprato e rettificato
- Con fori di alloggiamento per inserti di misura con gambo Ø 3,5 mm
- Regolazione rapida QUICK DRIVE
- Mandrino non rotante
- Frizione incorporata nel tamburo
- Staffa in acciaio verniciato, termicamente isolata
| Micromar 40 EWR-V | N. art. 4157050 | |
|---|---|
| Campo di misura mm | 0 - 25 mm |
| Campo di misura in pollici | 0 - 1" |
| Risoluzione mm/inch | 0.001 / .00005" |
| Limite di errore µm | 4 µm |
| Forza di misura (N) | 5 - 10 |
| Tipo di batteria | CR 2032 (3 V litio) |
| Diametro dell'asta | 6.5 mm |
| Passo mandrino_mm | 5 mm |
| Dimensioni | a 32 mm | b 11.5 mm | c 57 mm | |
|
|
Campi di applicazione molteplici del nostro prodotto
Si possono utilizzare anche inserti di misura a sfera e per fianchi di filetti (accessori opzionali).
| Label | Art. no. | |
|---|---|---|
|
Cavo dati USB bi-direzionale DK-U1 |
4102603 |
|
Adattatore di interfaccia con cavo dati Digimatic DK-D1 |
4102606 |
