MarSurf GD 280
Cikkszám 6269012
Érdesség- és hullámosság
a legjobb idő alatt
280 mm tapintási szakasszal
MarSurf GD: Új referencia mérőállomás érdesség- és hullámosság-méréshez
A Mahr MarSurf GD sorozat új mérőállomásai új távlatokat nyitnak meg.
Az érdességmélység kiértékelésén kívül a profilok és a hullámosság kiértékelése is végrehajtható.
Az új MarSurf GD sorozattal a gyártóüzemek teljesen új dimenzióban biztosítják és javítják megbízhatóan a munkadarabok gyártási minőségét mind a mérőszobában, mind a gyártásközi vizsgálatnál.
Az új mérőállomás koncepció ötvözi a gyorsaságot, a biztonságot és a rugalmasságot. A cél a vállalati rendszere hatékonyságának növelése.
A mérőállomások kezelése a felhasználóbarát MarWin (MarWin EasyRoughness vagy MarWin ProfessionalRoughness) szoftverrel történik.
• Nagyon rövid mérési idők a nagy pozícionáló és mérési sebességeknek
köszönhetően (max. 200 mm/s X-en és 50 mm/s Z-n)
• CNC mérésre maximálisan alkalmas Z tengely, automatikus üzemmódhoz
• Tapintás és nullázás Z tengelyen keresztül Z+ és Z- irányban
• A tapintókar gyors és szerszám nélküli cseréje a mágneses felfüggesztésnek köszönhetően
• Könnyű átszerelés standard mérésről a keresztirányú mérésre
szerszám vagy adapter nélkül, még fejjel lefelé végzett méréshez is
• A 390 mm x 430 mm méretű befogólemez elegendő helyet
biztosít nagyobb munkadarabokhoz is
• Maximális rugalmasság az
50 mm-es furat távolságú befogólemeznek és a bedugható vezető ütközőknek köszönhetően
• BFW-250 tapintórendszer tapintókarjainak
bevált minősége és széles választéka

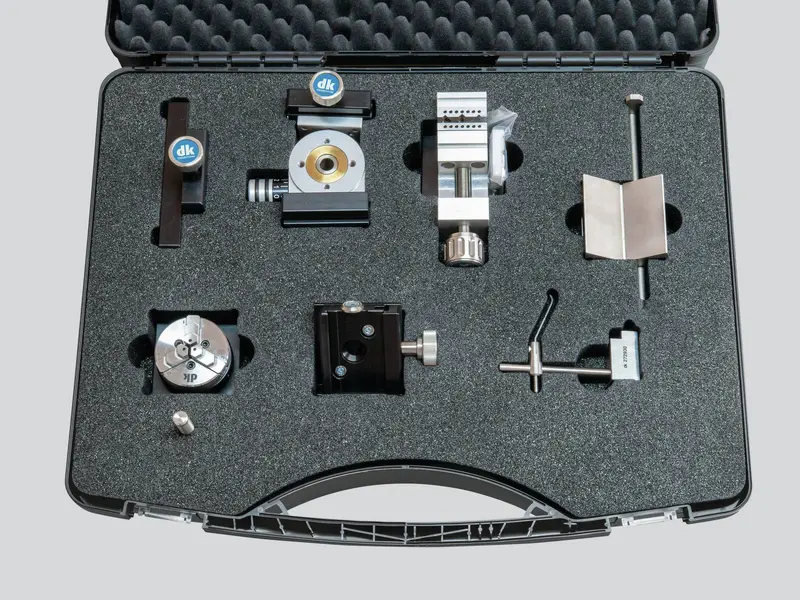

• Tartozékok nagy választéka a használat maximális rugalmasságához
| MarSurf GD 280 | Cikksz. 6269012 | |
|---|---|
| Felbontás |
1. méréstartomány: 2,0 nm 2. méréstartomány: 0,2 nm |
| Tapintási szakasz X-en, kezdete | 0.1 mm |
| Tapintási szakasz (X-en) vége | 280 mm |
| Pozicionálási sebesség |
X: 0,02 mm/s és 200 mm/s között Z: 0,02 mm/s és 50 mm/s között |
| Tapintási szakaszok | 0,1 mm és 280 mm között |
| Vezetéseltérés |
0,20 µm/60 mm 0,40 µm / 140 mm 0,75 µm/280 mm |
| Mérőerő (N) | 0,7 mN |
| Mérési sebesség | 0.02 mm/s ig 10 mm/s |
| Tapintó | Érdességmérő tapintórendszer (szabad tapintórendszer) |
| Tapintókar hossz |
45 mm (x1) 67,5 mm (x1,5) 90 mm (x2) 112,5 mm (x2,5) 135 mm (x3) |
| Súly (bruttó) | 200 KG |
| Munkadarab súlya, max. | 90 kg |
| Méréstartomány mm |
500 µm (±250 µm) 45 mm tapintókar hosszúságnál 1500 µm (±750 µm) 135 mm tapintókar hosszúságnál |
Termék sokoldalú alkalmazási területtel
Csapágyak, menetek, menetes rudak, golyósorsók, tengelyek, fogaslécek
Gyártásközi mérés
Kontúrmérés részben automatikus folyamatban
Gépjárműipar
Kormány, fékrendszer, sebességváltó, forgattyús tengely, bütykös tengely, hengerfej
Orvostudomány
Csípő- és térdprotézisek kontúrja, orvostechnikai csavarok kontúrja, fogimplantátumok kontúrja
A Mahr szabványosít!
Gyorsaság mérés és átszerelés közben
Laboratóriumokhoz és termelési területekhez
