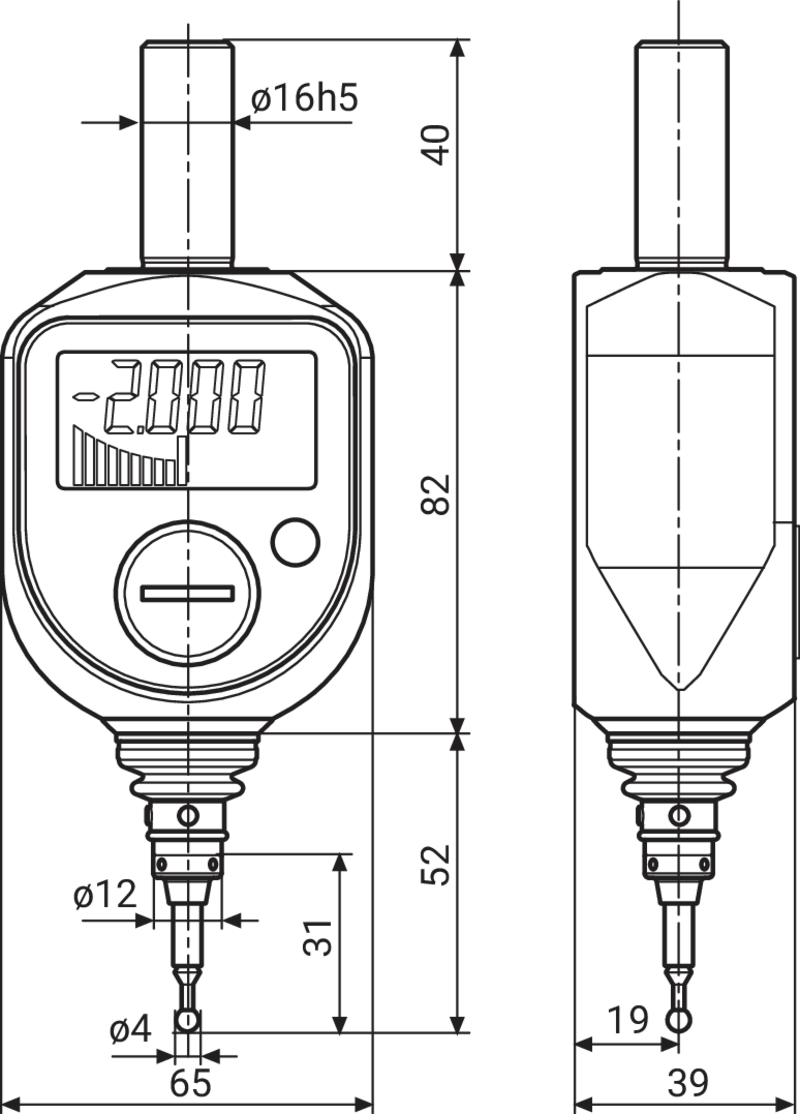

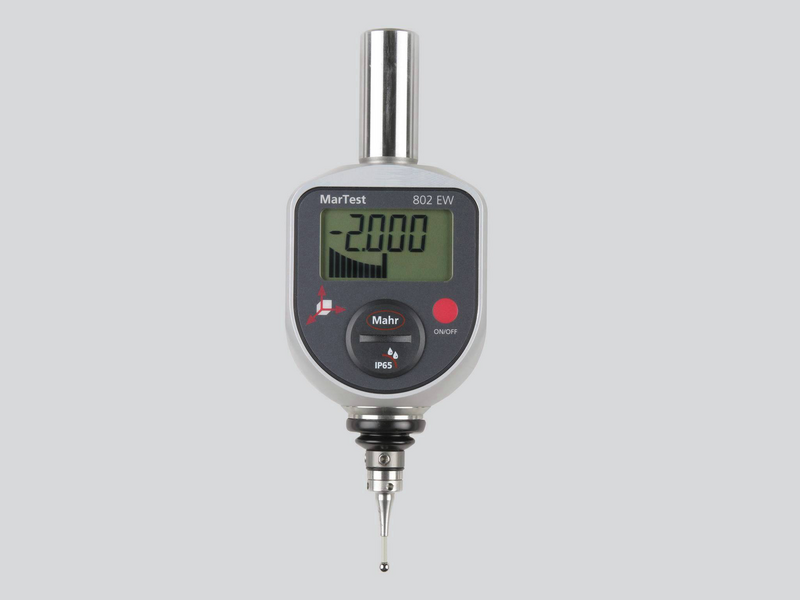

MarTest 802 EW
N° d'art. 4304300
- Bargraphe pour une information dynamique sur la course
- Affichage numérique pour une lecture exacte
- Indépendamment de la commande de la machine-outil
- La grande plage de travail de tous les axes (X, Y et Z) empêche l'endommagement de la touche de palpage en cas d'erreur de mise en contact
- Boîtier métallique compact et bras de palpage long
- Mécanisme de précision protégé contre les chocs
| Type de produit | 802 EW |
| Plage d'affichage | +/-2 mm |
| Plages de travail axes X, Y et Z | - 2 à 4 mm |
| Répétabilité au point zéro, unidirectionnelle | ± 0,005 mm |
| Type de pile | CR 2032 (3V Lithium) |
|
|
Les nombreux domaines d'application de notre produit
- la définition du point zéro de pièces
- la détermination de centres d'alésage
- la définition et la correction de l'alignement de la pièce
et pour la mesure de
- longueurs
- profondeurs
