Ist das Gewinde lang genug?
Die nutzbare Länge ist – neben Durchmesser, Steigung und Flankenwinkel – einer der wichtigsten Parameter eines Gewindes: Ist das Gewinde zu kurz, lässt sich das Bauteil nicht fest genug verschrauben, könnte sich im Betrieb lösen und so zu einem Ausfall führen. Klassisch wird die nutzbare Länge des Gewindes mit Lehren geprüft. Dies ist nicht nur zeitaufwändig, sondern auch teuer, da für jede Gewindeart eine passende Lehre erforderlich ist. „Mit den optischen Wellen- und Zylinderkoordinaten-Messgeräten von Mahr ist diese Messaufgabe für Außengewinde einfach und in wenigen Sekunden lösbar“, sagt Jakob Schlie, Application Engineer bei Messtechnikspezialist Mahr in Göttingen.
Optisch-automatisiert statt manuell

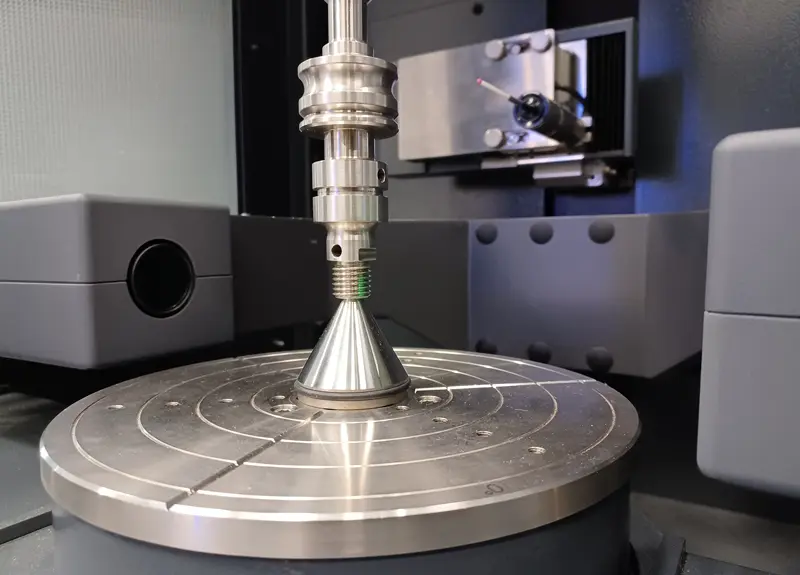

Je nach Anwendung wird das Bauteil dabei entweder zwischen Spitzen gespannt oder in ein Dreibackenfutter geklemmt. Das optische Messverfahren erfasst dann in wenigen Sekunden die Außenkontur des Bauteils im Durchlichtverfahren.
Erfolgt die Aufnahme in nur einer Rotationsstellung, variiert das Profil am Anfang und Ende des Gewindes von Messung zu Messung. Dies erschwert die automatische Auswertung deutlich und ist oft ein Grund für schwankende Messergebnisse.
Auch für die Messung der Fase am Anfang des Gewindes ist dies eine Herausforderung: Denn je nach Rotationslage des Gewindes erscheint die Fase in einem einzelnen Schnitt länger oder kürzer.
Sekundenschnell auswerten mit MarWin EasyShaft
Diese Herausforderungen lassen sich mit der Software „MarWin EasyShaft“ schnell, einfach und reproduzierbar lösen. MarWin EasyShaft ist das Mess-, Steuer- und Auswertesystem von Mahr, das u.a. beim optischen Wellenmessgerät MarShaft SCOPE plus oder dem Zylinderkoordinaten-Messgerät PLQ zum Einsatz kommt. Die Software bietet eine normgerechte Messung von Durchmessern, Längen, Konturmerkmalen, Formen und Lagetoleranzen mit hoher Präzision sowie viele neue Möglichkeiten für die Auswertung und Dokumentation bei übersichtlicher, einfach beherrschbarer Bedienung. MarWin EasyShaft arbeitet vollständig unter Windows.
MarWin EasyShaft ermöglicht die Bildaufnahme nicht nur in einem Schnitt bzw. einer Rotationslage des Bauteils: Das Bauteil kann bei Bedarf sogar während der Messung um 360° gedreht und dabei eine Vielzahl von Bildern aufgenommen werden.

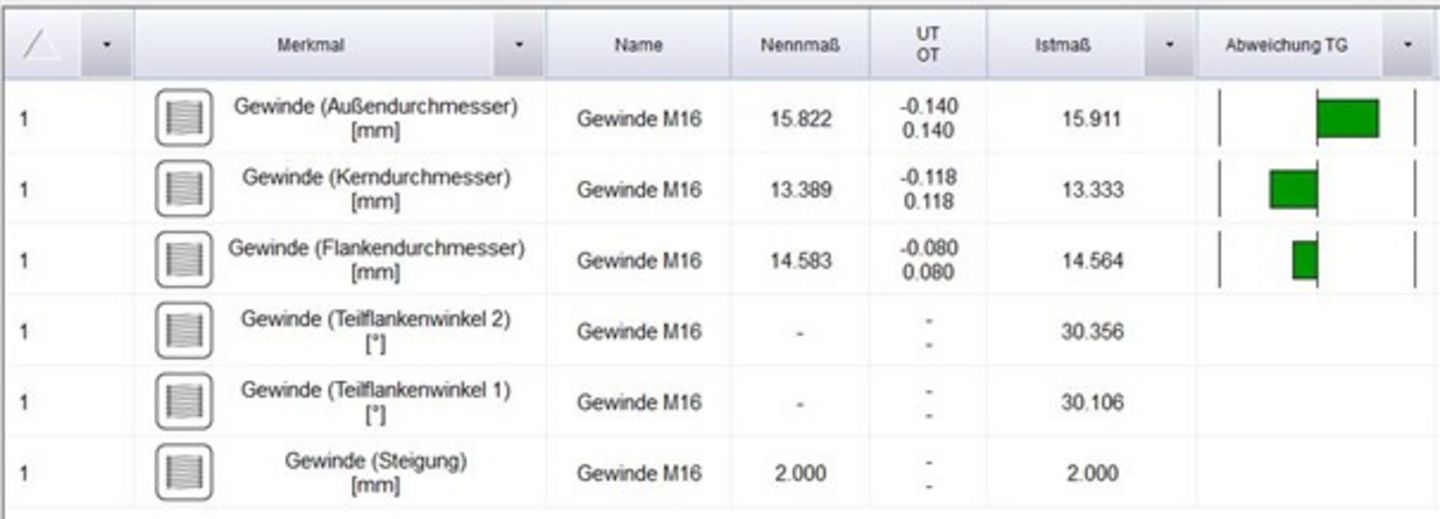

Aus diesen Messungen leitet die Software dann das aufsummierte Außen- und Innenprofil ab und wertet es aus. Das Verfahren ist damit unabhängig von einer speziellen Messposition und liefert schnelle und reproduzierbare Ergebnisse.
Über ein Zylinder-AOI („Area-Of-Interest“) werden die Bilder automatisch in mehreren Rotationsstellungen aufgenommen. Anschließend lässt sich über die Funktion „Lineares Profil extrahieren“ aus den Bildern das innere oder äußere Profil ermitteln. „Auf diesem abgeleiteten Profil können nun wie gewohnt die nötigen Elemente und Schnittpunkte berechnet und daraus die nutzbare Gewindelänge ermittelt werden“, fasst Schlie zusammen.

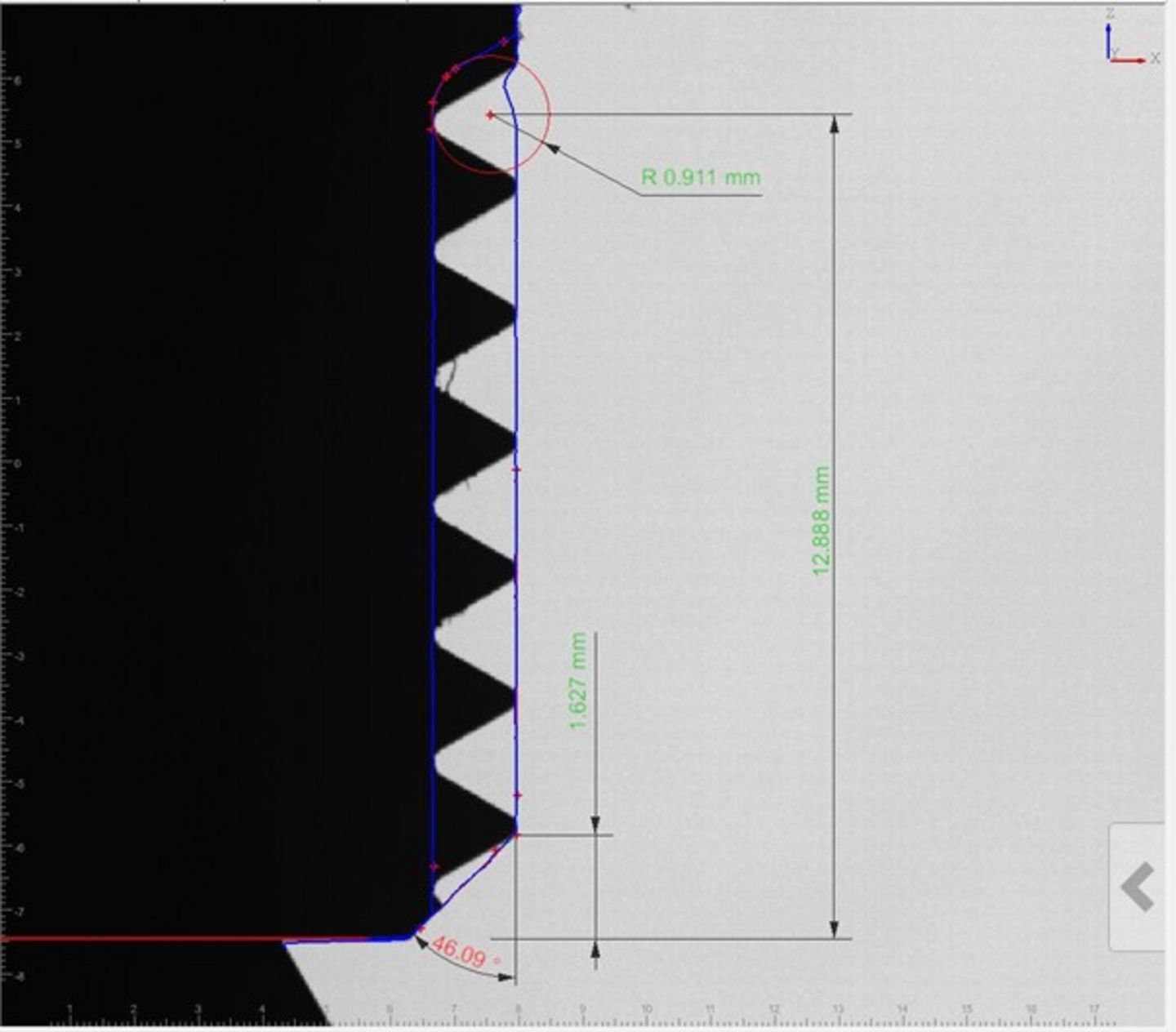

Ebenso ist es möglich, auf diese Weise z. B. die Fasenlänge und Fasenwinkel zu messen. Darüber hinaus bietet MarWin EasyShaft auch die Möglichkeit, Gewindeparameter wie Außen-, Flanken- und Kerndurchmesser sowie die Steigung und die Flankenwinkel zu ermitteln.
Damit ist eine funktionsrelevante Vermessung von Gewinden mit relativ wenigen Programmschritten und in kürzester Messzeit möglich.
Ihr Kontakt für weitere Informationen
Sie benötigen ausführliche Informationen über die vielfältigen Mess- und Auswertestrategien aus der industriellen Praxis mit den Mahr Messgeräten? Nutzen Sie unsere anwendungstechnischen Schulungen Level 2!
Sie haben Fragen? Dann steht Ihnen Timo Dankenbrink, Leiter der Anwendungstechnik bei Mahr, gerne unter Tel. +49 (551) 7073-99499 oder timo.dankenbrink@mahr.com zur Verfügung.
