MarSurf M 310 with printer
Art. no. 6910268
Aparelhos móveis de medição de rugosidade MarSurf M 310 with printer
Ponta de apalpe: 5 µm
Escopo de fornecimento (texto):
- MarSurf M 310 aparelho básico
- Unidade de avanço (removível)
- 1 apalpador padrão PHT6-350, normalizado
- Bateria integrada
- Padrão de rugosidade, integrado na carcaça (removível) incl. certificado de calibração Mahr
- Conjunto composto pela impressora Star Micronics SM-L200 Bluetooth® e pelo adaptador sem fio USB
- Bloqueio de teclado / suporte prismático
- Carregador / 3 adaptadores de rede
- Ajuste de altura (integrado)
- Maleta de transporte com alça tiracolo
- Cabo USB
- Prisma manual com ajuste de altura (par)
- Extensão para unidade de avanço (comprimento 1,2 m)
- Instruções de operação
Para todos aqueles que precisam de mais. O MarSurf M 310 dispõe das mesmas funções como o PS 10, porém ainda inclui funções adicionais decisivas.
- Operação simples e intuitiva: Tão simples como operar um smartphone
- Display de toque TFT de 4,3”, ampla e iluminado
- Especificação da linha de corte C em μm ou em % de Rz para os parâmetros Rmr e tp
- Unidade de avanço destacável
- 31 parâmetros
- Trabalho sem erros: graças ao padrão de rugosidade integrado e removível
- Seleção automática de cutoff: garante os resultados de medição corretos mesmo para o leigo em medição
- Interface micro USB para controle remoto por meio de comandos ASCII, por exemplo, por meio de software de controle estatístico de processos
- Interface USB-A - para conectar, por exemplo, um adaptador sem fio USB ou a impressora USB/sem fio. adaptador USB sem fio ou impressora USB/sem fio
- Transmissão de protocolos e dados de medição via cabo ou sem fio
- Conforme com a IATF 16949 - rastreabilidade segura com o MarConnect
- Imprimir diretamente em uma impressora móvel (como opção ou diretamente no Set com impressora)
- Backup de dados nos formatos de arquivo TXT, X3P, CSV e PDF
- Criação de protocolos PDF prontos, diretamente no aparelho de medição
- Comentários específicos do cliente para o protocolo PDF são introduzidos diretamente no MarSurf M 310
- Exibição e impressão da curva MRK e ADK
- Armazenamento de mais de 1000 programas de medição (Quick & Easy)
| MarSurf M 310 with printer | N.º do artigo 6910268 | |
|---|---|
| Dimensões em mm | 160 mm x 77 mm x 50 mm |
| Princípio de medição | Procedimento de método de perfil |
| Unidade de medição | Métrico / polegada |
| Força de medição | 0,00075 |
| Filtro conforme ISO/JIS | Filtro de Gauss conforme ISO 16610-21 (antes ISO 11562), filtro especial conforme DIN EN ISO 13565-1, filtro ls conforme DIN EN ISO 3274 (desabilitável) |
| Cutoff Ic conforme ISO/JIS | 0,25 mm , 0,8 mm , 2,5 mm , automatic filter detection , variável |
| Cutoff reduzido conforme ISO/JIS | selecionável |
| Quantidade n de cursos de medição individuais conforme ISO/JIS | selecionável: 1 a 16 |
| Velocidade de posicionamento mín. do eixo X | 0.5 mm/s |
| Velocidade de posicionamento máx. do eixo X | 1 mm/s |
| Velocidade de posicionamento (mm/s), eixo X | 0.5 - 1 mm/s |
| Interface de dados | USB A , USB B , MarConnect (bidirecional) , slot microSD para cartões SD / SDHC até 32 GB |
| Idiomas: | Alemão , Inglês , Francês , Italiano , Espanhol , Português , Holandês , Sueco , Russo , Polonês , Tcheco , Japonês , Chinês , Coreano , Húngaro , Turco , Romeno |
| Possibilidade de armazenamento | mín. 3900 perfis, min. 500.000 resultados, mín. 1500 protocolos em PDF, extensível com cartão micro SD até 32 GB (aumenta a capacidade de memória em um fator de 320) |
| Apalpador | inclusive apalpador deslizante |
| Função calibração | dinâmico; Ra, Rz, Rsm |
| Tipo de proteção IP | IP 40 |
| Peso (bruto) | 4 KG |
| Outros | Bloqueio/proteção de senha, data/hora |
| Curso de apalpe conforme ISO 12085 (MOTIVO) | 1 mm, 2 mm, 4 mm, 8 mm, 12 mm, 16 mm |
| Percurso completo In conforme ISO/JIS | 1,25 mm, 4,0 mm, 12,5 mm |
| Ponta de apalpe | 5 µm |
| Parâmetros | A1 , A2 , Ar , CF , CL , CR , Mr1 , Mr2 , R , R3z , RPc , RS , RSk , RSm , Ra , Rk , Rmax , Rmr (tp (JIS, ASME) corresp. Rmr) , Rp , RpA (ASME) , Rpk , Rpm , Rpm (ASME) , Rq , Rt , Rvk , Rx , Rz , Rz (JIS) , Rz (Ry (JIS) corresp. Rz) , Vo |
| Tipo de proteção | IP 40 |
| Bateria | Bateria de íons de lítio, 3,7 V, capacidade nominal 11,6 Wh, mín. 1200 medições |
| Equipamento de alimentação de rede com seleção automática de voltagem | 100 até 264 V |
| Campo de medição mm | 0,350 |
| Resolução de perfil | 8 nm |
| Curso de apalpe Lt conforme ISO/JIS | 1.5 mm , 4.8 mm , 15 mm , N x Lc , variável , automático |
Diversas áreas de aplicação do nosso produto

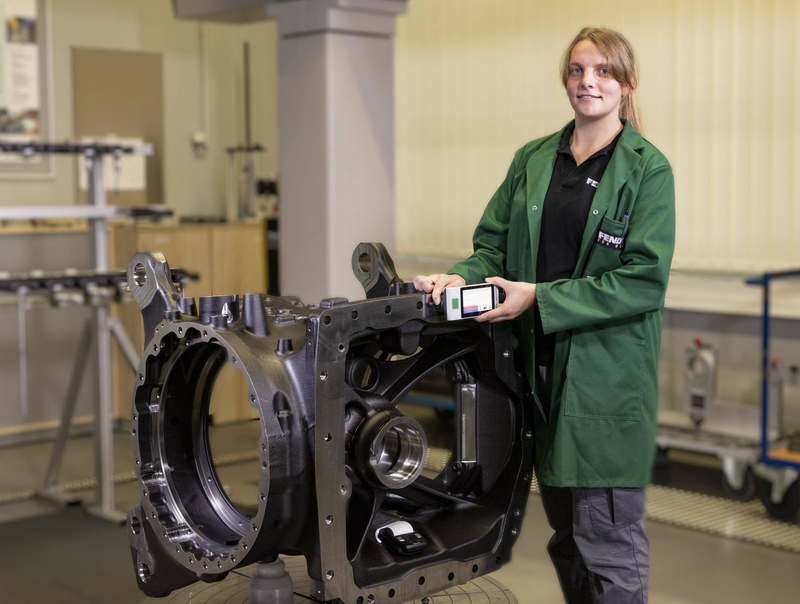

- Em eixos, peças da carcaça
- Em máquinas de grande porte
- Em grandes peças de trabalho
- Em peças fresadas e torneadas
- Em peças retificadas e lapidadas
- Na área de produção e fabricação na máquina, para verificação rápida da rugosidade da peça de trabalho na máquina.
| Label | Art. no. | Peso (bruto) | Campo de medição mm | Campo de medição | Incremento numérico | Incremento numérico | Limite de erro µm | Limite de erro polegada (texto) | Limite de erro polegada | Interface de dados | Peso do produto | Margem de ajuste fino mm | Furo receptor | Altura total | Diâmetro de coluna d | Raio (máx.) | Área de base | Prisma para diâmetro do eixo | Força de aderência Prisma | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Cabo de dados USB bidirecional DK-U1 |
4102603 | ||||||||||||||||||
|
Extensão do apalpador PHT 80 mm PHT (80 mm) |
6850540 | 0.1 KG | |||||||||||||||||
|
Apalpador padrão 2 µm PHT 6-350 |
6111520 | 0.0297 KG | |||||||||||||||||
|
|
Apalpador padrão 5 µm PHT 6-350/ 5µm |
6111526 | 0.03 KG | |||||||||||||||||
|
|
Apalpador padrão 10 µm PHT 6-350/ 10µm |
6111527 | 0.01 KG | |||||||||||||||||
|
Apalpador para furos a partir de 3 mm PHT 3-350 |
6111521 | 0.02 KG | |||||||||||||||||
|
Apalpador para ranhuras PHT 11-100 |
6111524 | 0.03 KG | |||||||||||||||||
|
Apalpador para superfícies côncavas e convexas PHTR-100 |
6111525 | 0.03 KG | |||||||||||||||||
|
Apalpador para flancos de dentes PHTF 0.5-100 |
6111522 | 0.03 KG | |||||||||||||||||
|
Apalpador para chapas PT 150 |
6111523 | 0.1 KG | |||||||||||||||||
|
Suporte de medição 300 mm com base em ferro fundido ST-D |
6710803 | 7.95 KG | |||||||||||||||||
|
Suporte de medição 300 mm com placa de base ST-F |
6710806 | 28 KG | |||||||||||||||||
|
Suporte de medição 300 mm com base de granito e rasgo em T ST-G |
6710807 | 45 KG | |||||||||||||||||
|
Suporte giratório para Digimar 814 SR 814 Sh |
2247086 | 0.152 KG | |||||||||||||||||
|
Aparelho de medição de alturas e traçado 814 SR |
4426100 | 0 - 350 mm | 0 - 14" | 0.01 mm | 0.0005 inch | 40 µm | 0,0016" | 0.0016 inch | Opto RS-232C , Digimatic , USB | 7 kg | |||||||||
|
|
Aparelho de medição de alturas e traçado 814 SR |
4426101 | 0 - 600 mm | 0 - 24" | 0.01 mm | 0.0005 inch | 50 µm | .0020" | 0.002 inch | Opto RS-232C , Digimatic , USB | 8 kg | |||||||||
|
Bloco prismático PP |
6710401 | 2.01 KG | |||||||||||||||||
|
Morsa paralela PPS |
6710604 | 2.98 KG | |||||||||||||||||
|
Mesa de coordenadas X/Y CT 120 |
6710529 | 2.76 KG | |||||||||||||||||
|
Mini Morsas de precisão incluídas no jogo 109 PS |
4246819 | ||||||||||||||||||
|
Padrão de rugosidade com certificado de calibração PRN 10 |
6820420 | 0.2 KG | |||||||||||||||||
|
Suporte de medição com base triangular 815 GN |
4413000 | 4.2 kg | 2 mm | 8H7 | 300 mm | 14 mm | 185 mm | 150 x 150 mm | |||||||||||
|
|
Suporte de medição com base triangular 815 GN |
4413001 | 9 kg | 2 mm | 8H7 | 500 mm | 18 mm | 200 mm | 190 x 180 mm | |||||||||||
|
|
Suporte de medição com base triangular 815 GN |
4413005 | 10 kg | 2 mm | 8H7 | 750 mm | 25 mm | 230 mm | 190 x 180 mm | |||||||||||
|
Suporte de medição com base magnética 815 MA |
4416000 | 2.5 kg | 2 mm | 8H7 | 285 mm | 230 mm | 20 - 100 | 450 N |
