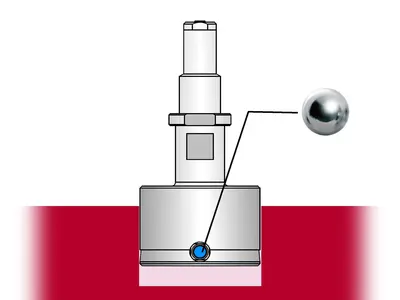

Marameter 844 D-C
Art. no. 4484109
844 D-C 指示プラグゲージ
呼び寸法: >80-100
測定範囲、単位mm: 0.2
接続スレッド g: M10x1
設計: For general holes
材料接触面: 硬質クロムメッキ
| 製品名 | 844 D-C |
| 測定範囲 | >80-100 |
| 測定範囲 | 0.2 mm |
| 繰返精度 fw (µm) | 1 µm |
| 製造公差 | -0.025 / -0.035 |
| 寸法 | a 17.9 mm | b 38.8 mm | c 33 mm | e 4 mm | |
|
|
当社製品のさまざまな用途
非鉄金属およびアルミニウム合金の敏感な表面への用途が好ましい
- ボアの直径、真円度、円錐度などの迅速な検査用
- 特に公差域の狭いバッチの検査に最適
- 反転点を決定するためにボアの中で揺り動かす必要がない
- デジタル表示装置と組み合わせての使用や、測定値の後続処理に最適
