Millimess 1010 Z
Art. no. 4332900

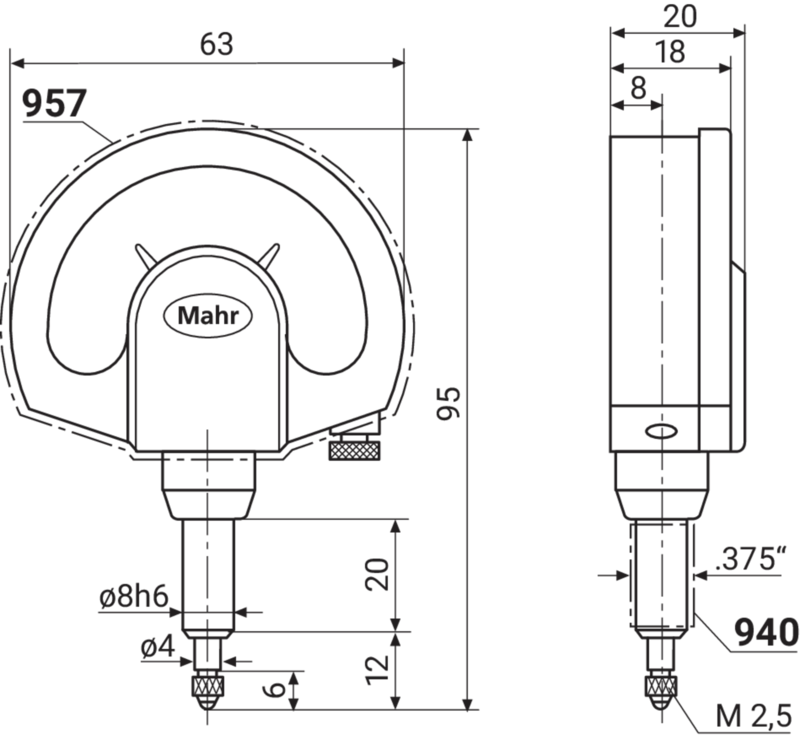

メカニカル指針測微器（コンパレータ） Millimess 1010 Z
工場基準
測定範囲: ± 0.0100インチ
目盛値インチ: .0005"
パッケージ内容: アダプタブッシュ 940、8mm ~ 3/8", 検査証明書, ケース
- 大きくハイコントラストの文字盤
- 調整式許容マーカー
- ロック式微調整ネジ
- 耐衝撃性移動
- 取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製
- 測定スピンドルは高精度のボールガイドに取り付けられヒステリシスを最小限にします
- 測定主軸に作用する横力（横方向の遊び）に強い
- 最高の感応度と精度は、精密ギアとピニオンの連動による宝石入りのムーブメントによって保証されています
- ボックスタイプの保護ハウジング
- 不変測定力
- 測定スピンドルは、ケーブルリリースのネジまたは昇降ノブのいずれかで格納することができます
| 製品名 | 1010 Z |
| 測定範囲 インチ | ± 0.0100インチ |
| 読取値_inch | 0.0005 inch |
| エラー制限Ge単位インチ（テキスト） | 0.00035インチ |
| 誤差限界Gges、単位インチ（テキスト） | 0.0004インチ |
| 誤差限界 Gt (in) | 0.00025 inch |
| エラー制限Gt単位インチ（テキスト） | 0.00025インチ |
| ヒステリシス fu (in) | 0.0001 inch |
| 繰返精度fw (インチ) | 0.0001 inch |
| 測定力 | 1 N |
| 文字盤の数字 | .01"-0-.01" |
| ダイヤルの色 | 白 |
| スケール径 | 50 mm |
|
|
Millimess 1003 Z
メカニカル指針測微器（コンパレータ） Millimess 1003 Z 工場基準 測定範囲: ± 0.0020インチ 目盛値インチ: .00005" パッケージ内容: アダプタブッシュ 9...
Millimess 1003 ZT
メカニカル指針測微器（コンパレータ） Millimess 1003 ZT 工場基準 IP 54 測定範囲: ± 0.0020インチ 目盛値インチ: .00005" パッケージ内容: アダプタ...
Millimess 1004 Z
メカニカル指針測微器（コンパレータ） Millimess 1004 Z 工場基準 測定範囲: ± 0.0050インチ 目盛値インチ: .0001'' パッケージ内容: アダプタブッシュ ...
Millimess 1004 ZT
メカニカル指針測微器（コンパレータ） Millimess 1004 ZT 工場基準 IP 54 測定範囲: ± 0.0050インチ 目盛値インチ: .0001'' パッケージ内容: アダプ...
Millimess 1010 ZT
メカニカル指針測微器（コンパレータ） Millimess 1010 ZT 工場基準 IP 54 測定範囲: ± 0.0100インチ 目盛値インチ: .0005" パッケージ内容: アダプタ...
Millimess 1002 ZT
メカニカル指針測微器（コンパレータ） Millimess 1002 ZT 工場基準 IP 54 測定範囲: ± 0.0010インチ 目盛値インチ: .00002'' パッケージ内容: アダプ...
Millimess 1002 Z
メカニカル指針測微器（コンパレータ） Millimess 1002 Z 工場基準 測定範囲: ± 0.0010インチ 目盛値インチ: .00002'' パッケージ内容: アダプタブッシュ ...
