Multimar 844 Tma

Art. no. 4503030

Elementi di alloggiamento 844 Tma

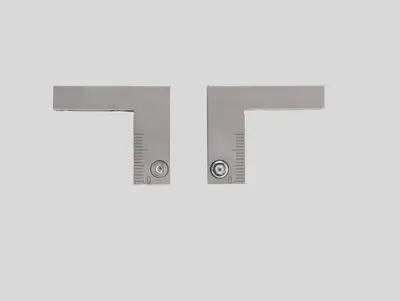

Multimar 844 Tma
  • Per diametri esterni (844 Tma) e interni (844 Tmi) con montaggio standard. In caso di montaggio in posizione capovolta per ampliare il campo di applicazione, anche il modo di misura viene invertito
  • In acciaio inossidabile
  • Scala graduata laterale in mm per posizionare e regolare facilmente i fermi di misura
  • I bracci di misura si possono ruotare sui supporti per ampliare il campo di misura
  • Con ø di alloggiamento 5 mm per l'utilizzo di inserti di misura intercambiabili e 844 Ta, 844 Ti, 844 Tb, 844 Tc, 844 Td, 844 Tz e 844 Tv
Multimar 844 Tma | N. art. 4503030
Sede 5 mm
Dimensioni a 24 mm | b 32 mm |
Disegno quotato 1
Label Art. no. Diametro codolo in mm Inizio campo di regolazione in mm Fine campo di regolazione in mm Campo di regolazione Diametro della lamina Lunghezza della lamina
4500050 Inserzione di misura per diametri esterni
844 Ta
4500050 5 mm
4500055 Inserzione di misura per diametri interni
844 Ti
4500055 5 mm
4119010 Inserzioni coniche per la misura di interassi
25 Eba
4119010
4119011 Inserzioni coniche per la misura di interassi
25 Eba
4119011
4503015 Inserto piastrina di misura rotonda
844 Tb
4503015 5 mm 0 mm 20 mm 0 - 20 11 mm
4503016 Inserto piastrina di misura rotonda
844 Tb
4503016 5 mm 20 mm 40 mm 20 - 40 11 mm
4503114 Inserzione con piastrina di misura lunga
844 Tc
4503114 5 mm 0 mm 20 mm 0 - 20 20 mm
4503115 Inserzione con piastrina di misura lunga
844 Tc
4503115 5 mm 20 mm 40 mm 20 - 40 20 mm
4503017 Inserto con lamina
844 Td
4503017 5 mm 0 - 20
4503018 Inserto con lamina
844 Td
4503018 5 mm 20 - 40
4503109 Arresti di profondità per bracci di misura 844 Tma, 844 Tmi, 844 Te
844 Tw
4503109
