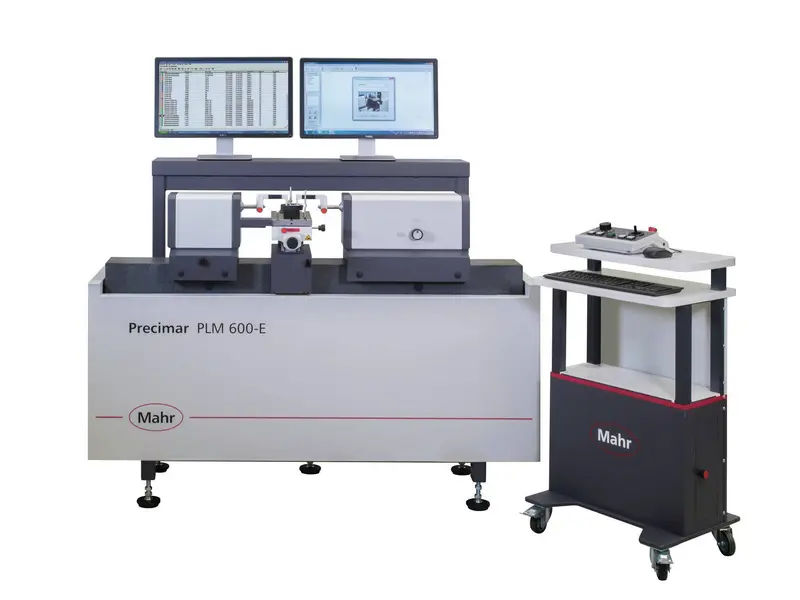

Precimar PLM 600-E
Art. no. 5350700
Macchina di misura di precisione PLM 600-E
Campo di misura esterna [mm] da 0 a 600
Campo di misura interna [mm]
| Precimar PLM 600-E | N. art. 5350700 | |
|---|---|
| Campo di misura esterna [mm] | da 0 a 600 |
| Campo di misura interna [mm] | da 0,5 a 445 |
| Campo di misura diretto [mm] | 200 |
| Scostamento di misura di lunghezza MPEE1 (L in mm) [µm] | ? (0,085 + L/1500) |
| Ripetibilità [µm] | ? 0,05 |
| Errore di posizione / limite di errore (L in mm) [µm] * | ? (0,07 + L/2000) |
| Velocità di tastatura con joystick (max) | 8 mm/s |
| Forze di misura [N] | da 0 a 13,9 |
| Lunghezza dell'apparecchio [mm] | 1660 |
| Massa [kg] | 480 |
| Piano tavola (L x P) mm | 150 X 300 |
Campi di applicazione molteplici del nostro prodotto
- tamponi e anelli lisci
- anelli di riscontro
- calibri a forcella
- blocchetti sferici, micrometri interni
- blocchetti piano paralleli
- calibri filettati
- calibri filettati conici
- calibri per ingranaggi
- comparatori
- misuratori millesimali
- alesametri a 2 punti di contatto
- micrometri a vite
- micrometri interni a 2 punti
- Misura di lunghezza di precisione
- Misura di pezzi a pareti sottili e deformati
