MarSurf | Poste de mesure de contour

MarSurf CD 140

N° d'art. 6269000

Mesure de contour
précise et rapide
avec longueur d'exploration de 140 mm

La mesure de contour entre dans une nouvelle dimension

Les postes de mesure de la série CD MarSurf établissent de nouvelles
références pour la mesure de contours. Grâce à des durées de mesure plus courtes,
des possibilités d'application flexibles et
une manipulation simple, votre assurance qualité
gagne considérablement en performance.

MarSurf CD 140

Rapidité de mesure et de changement d'équipement

• Durées de mesure réduites grâce à des vitesses de positionnement et de mesure élevées

• Axe Z entièrement à CNC pour un fonctionnement automatique

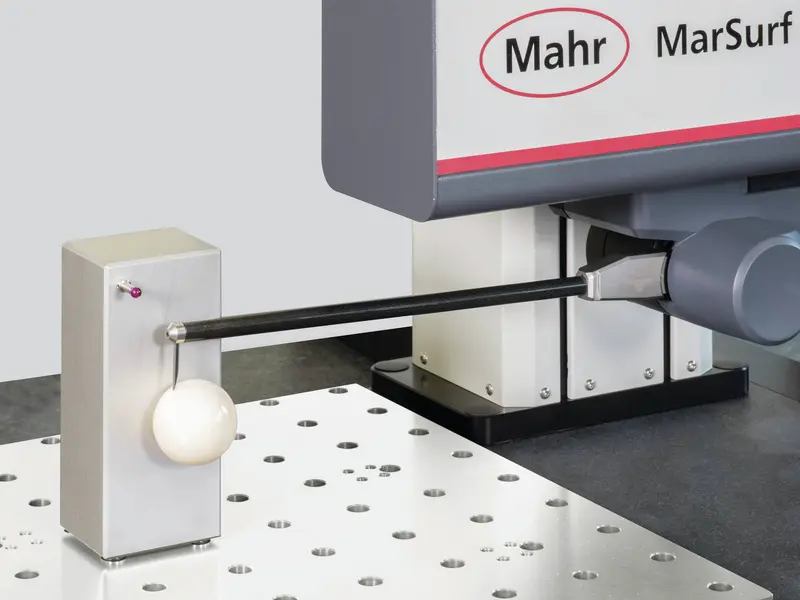

• Changement rapide et sans outil du système de palpage
 grâce à la suspension magnétique – sans recalibrage
• La reconnaissance automatique du bras de palpage accélère les cycles de mesure
 et évite les erreurs de mesure
Utilisation flexible et polyvalente

• La plaque support de pièce offre suffisamment d'espace
  pour les pièces de grande taille
• Grande étendue de mesure pour de multiples possibilités d'utilisation
   – 70 mm de série, 100 mm maximum
     en cas d'utilisation de bras de palpage extra longs
• Flexibilité maximale de manipulation grâce à la table porte pièce
  à trous de 50 mm et butées de guidage enfichables
• Grand choix de bras de palpage et d'accessoires

• Mesure de rugosité possible à partir de Rz 2 µm
MarSurf CD 140 | Art.-Nr. 6269000
Vitesse de positionnement 0,02 - 200 mm/s (en X)
Longueur d'exploration (en X), fin 140 mm
Vitesse de mesure 0,02 - 10 mm/s
Écart de guidage 0,35 µm / 60 mm
0,4 µm / 140 mm
Longueur du bras de palpage 210 mm, 350 mm, 490 mm
Résolution 6 nm max (avec bras de palpage de 210 mm)
Étendue de mesure mm 70 mm (en Z avec bras de palpage de 350 mm)
100 mm max. (avec bras de palpage de 490 mm)
Force de mesure (N) 4 mN à 30 mN, en Z+ et Z-, réglable par le logiciel
Dimensions

Les nombreux domaines d'application de notre produit

Construction mécanique
Palier, filetages, tiges filetées, vis à billes, arbres, crémaillères

Mesure en production
Mesure de contour en processus partiellement automatique

Industrie automobile
Direction, système de freinage, engrenages, vilebrequin, arbre à cames, culasse

Médecine
Contour d'endoprothèses de la hanche et du genou, contour de vis médicales, contour d'implants dentaires
