MarShaft | Sistemas ópticos de medición de árboles MarShaft SCOPE 350/750/1000 plus

MarShaft SCOPE 350 plus

Nº de artículo 5361507

Flexible solution for fully automatic measurement of rotationally symmetrical workpieces

El MarShaft SCOPE plus permite realizar mediciones ópticas y táctiles directamente en el entorno de producción bruto. Además de la medición completa clásica de piezas de trabajo con rotación simétrica, también es posible realizar mediciones de forma altamente precisa y cubrir características que hasta ahora estaban reservadas solo a una medidora de formas clásica.

MarShaft SCOPE 350 <i>plus</i>
MarShaft SCOPE 350 <i>plus</i>

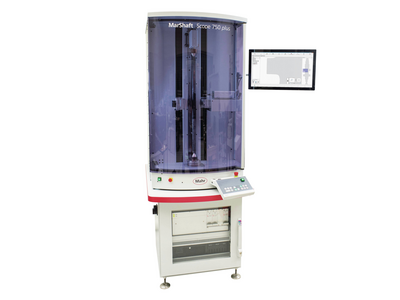

La MarShaft SCOPE plus es un medidor de árboles óptico universal que se utiliza para la comprobación de piezas de trabajo con rotación simétrica.

La MarShaft SCOPE plus dispone de un eje de medición de redondez altamente preciso (C), de un eje de medición vertical (Z) y de un eje de medición horizontal (X).

Opcionalmente, también se encuentra disponible un sistema de medición táctil con un palpador de medición inductivo para, por ejemplo, medir saltos radiales o saltos axiales. El dispositivo de medición está calibrado para el sistema de medición óptico, lo que permite llevar a cabo tareas de medición táctiles y ópticas de forma combinada.

El nuevo software MarWin EasyShaft permite obtener un máximo nivel de flexibilidad y, al mismo tiempo, presenta un manejo tremendamente sencillo.

Los procesos de medición se realizan de forma totalmente automática y no requieren la intervención del usuario.

La MarShaft SCOPE plus resulta adecuada tanto para su uso en las condiciones arduas del taller como en las salas de mediciones de precisión. Además, las funciones de zoom permiten medir detalles muy pequeños que apenas pueden percibirse con los procedimientos de medición convencionales o solo se perciben con dificultad.
All units have ahigh-precision roundness measuring axis (C) sowie vertical (Z) and horizontal (X) measuring axes.
As a supplement to the built-in CMOS matrix camera is an optional tactile measuring unit with inductive 2D measuring probe and additional measuring axis (Y) in order to measure e.g. radial and axial runout. The measuring device is calibrated to the optical measuring system, making it possible to combine tactile and optical measuring tasks.
The measurement and evaluation software MarWin , which has been tried and tested over many years and is constantly updated, enables maximum flexibility with the simplest operation. The measurement sequences are fully automatic and free of operator influences. Zoom functions allow the measurement of the smallest details that are difficult or impossible to verify with conventional measurement methods.
MarShaft SCOPE 350 plus | N.º de referencia 5361507
Velocidad de posicionamiento del eje C 0.2 - 60 1/min
Velocidad de posicionamiento eje X 0.5 - 100 mm/s
Velocidad de posicionamiento del eje Z 0.5 - 200 mm/s
Carga máxima de la mesa 15 kg
Límites de error de longitud MPE ≤ (2.0 + l/125) µm; "l" in mm
Límite de error para el diámetro MPE ≤ (1.0 + d/125) µm; "d" in mm
Resolución angular 0.01 - 0.0001 °
Temperatura de referencia 20 °C
Longitud máxima de la pieza de trabajo 350 mm
Diámetro máximo de la pieza de trabajo 120 mm
Sistema de sensores optical(-tactile)
Sistema de cámara CMOS matrix camera
Sistema de palpado óptico/táctil
Equipamiento especial Tailstock
PC de medición 19" industrial PC (incl. Microsoft Windows 10 IoT LTSC)
Temperatura de servicio 40 °C hasta 10 °C
Humedad admisible max. 90 %; non-condensing
Peso del aparato básico 120 kg
Volumen de suministro 2 pieces 60° centering tips (⌀ 2 – 44 mm)

Múltiples campos de aplicación de nuestro producto

Piezas de trabajo típicas
  • Piezas giratorias
  • Trípodes
  • Árboles de la transmisión
  • Cremalleras
  • Muñones del eje
  • Árboles huecos
  • Árboles de accionamiento
  • Árboles de levas
  • Árboles del turbocompresor
  • Tornillos óseos
  • Sinfines
  • Árboles de compensación
  • Piezas hidráulicas
  • Válvulas (motor de gasolina)
  • y mucho más
Ficha técnica
Descargar
Tiempos de medición cortos
Los tiempos de medición cortos garantizan que los errores de producción se detectan enseguida y, en un caso ideal, se evitan
Métodos de medición combinados
Medición completa de árboles, medición de formas y posición altamente precisa, medición de contornos, medición de roscas, todo en un solo sistema de medición
Medición fiable del proceso
El control de calidad fiable para los procesos garantiza una producción segura
