Zylinderkoordinaten-Messgeräte
mit Multisensorik
Mar4D PLQ 3200/4200 für Fertigung und Messraum
Möglichst schnell verschiedene Messaufgaben fertigungsnah und reproduzierbar in einem System zu lösen – das leistet die Mar4D PLQ 3200/4200. Dabei ist die Kombination aus optischem und taktilem Wellenmessgerät sowie klassischer Formtester-Technologie weltweit einmalig. Erleben Sie herausragende Ausstattungsmerkmale kombiniert mit extremer Flexibilität bei der Werkstückgröße und steigern Sie Ihre Produktivität im Fertigungsumfeld!
Profitieren Sie von
bis zu fünf konfigurierbaren CNC-Achsen
optischer und optionaler taktiler Sensorik
ausgeklügelten Überwachungssystemen hinsichtlich Sicherheit und Umgebungseinflüssen
und erfassen Sie mit der Mar4D PLQ 3200/4200 3D-Messwerte sicher und präzise.
Innovative dimensionelle Messtechnik
Mit den Geräten der Mar4D PLQ 3200/4200-Produktlinie messen Sie Ihre rotationssymmetrischen Werkstücke in Fertigung und Messraum. Zahlreiche Neuerungen und vielfältige Vorteile werden Sie überzeugen:

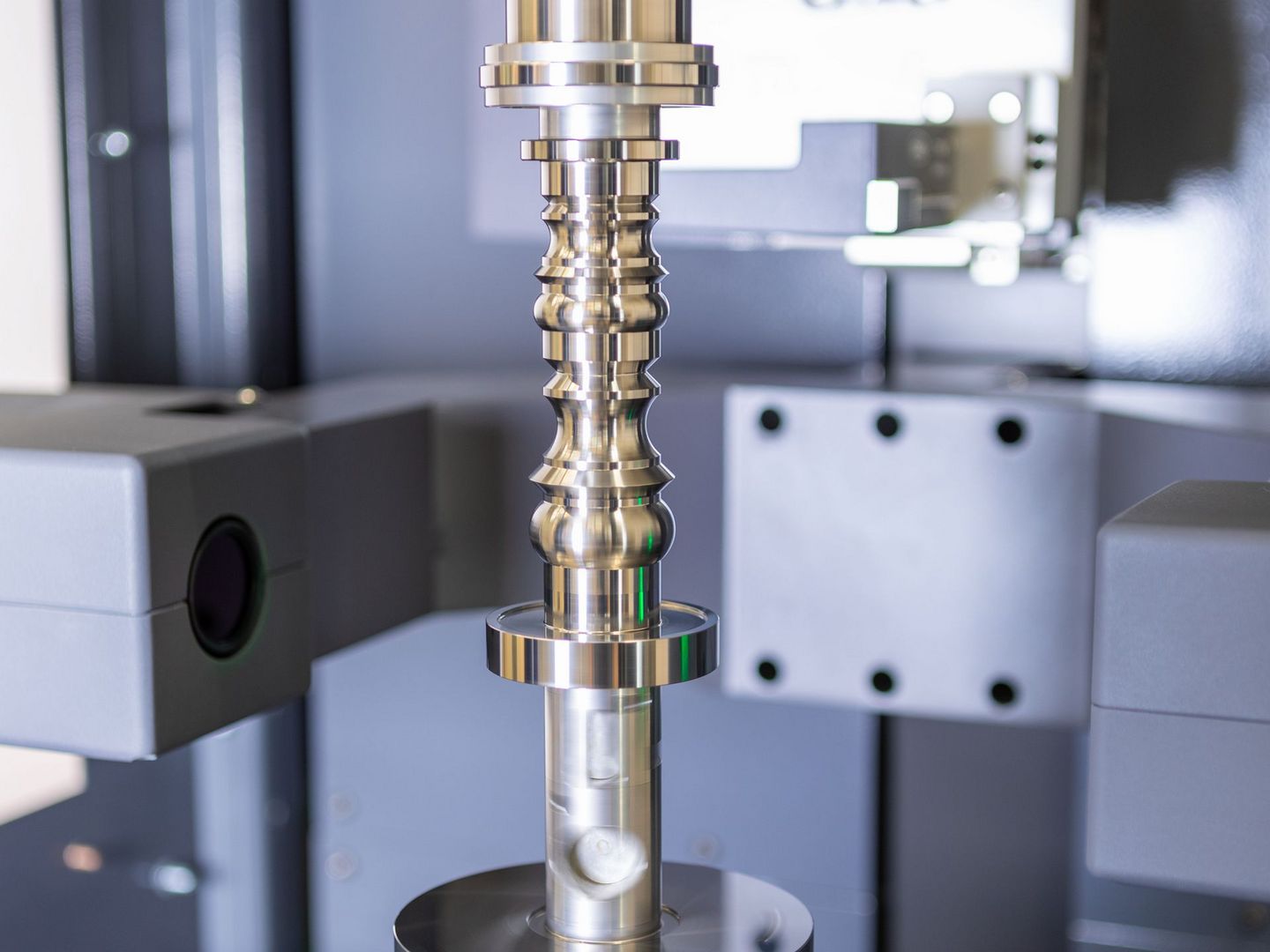

Geschwindigkeit
Neue Steuerungsarchitektur und schnelle Messtechnik
Hochauflösende Matrixkamera
Bewährte taktile Taster
Produktivität
Werkstücke bis zu Ø 210 mm, L = 1.000 mm, Gewicht 50 kg
Multisensorik für eine Vielzahl unterschiedlicher Messaufgaben
Direkt in der Fertigung einsetzbar

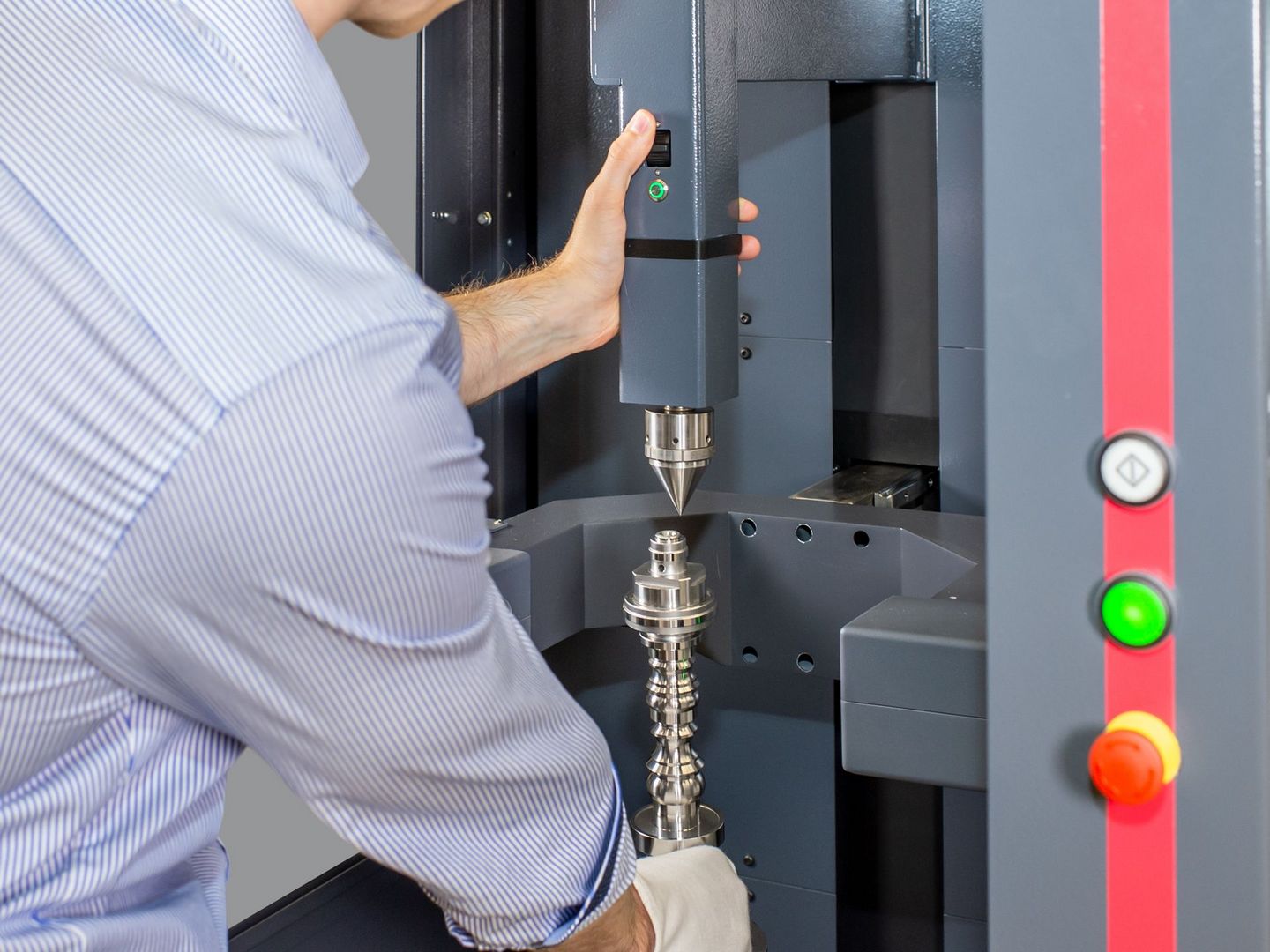

Präzision
Integrierte Umgebungskontrollen für Temperatur und Schwingungen
Motorisches Widerlager mit Spannkraftüberwachung
Automatische Werkstücktemperatur-Kompensation

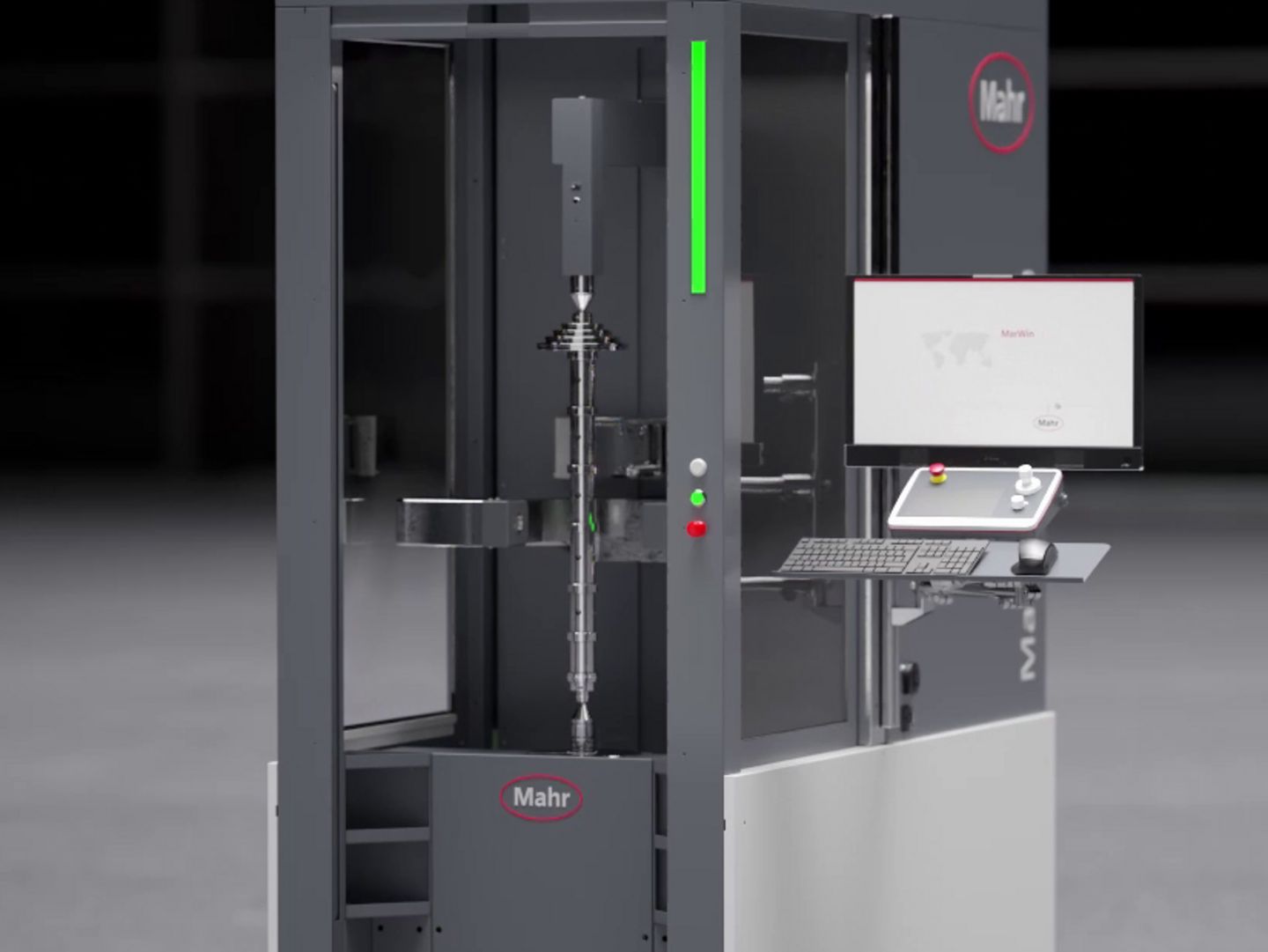

Bedienerfreundlichkeit
Schnelles Beladen dank Lichtgitter
Innenraumüberwachung zum Schutz des Gerätes
Äußerst ergonomische Bauweise
Die neue Mar4D PLQ 3200/4200: Entwickelt für Ihre höchsten Ansprüche
Mit der Mar4D PLQ 3200/4200 verfolgen wir ein völlig neues Konzept, welches das Beste aus verschiedenen Welten der Fertigungsmesstechnik in sich vereint. Geschwindigkeit, Produktivität, Präzision und Bedienerfreundlichkeit stehen dabei im Mittelpunkt. Sie können aus den verschiedenen Gerätevarianten diejenige auswählen, die am besten zu Ihren individuellen Messanforderungen passt.
Das motorische Widerlager mit Spannkraftüberwachung hält die zwischen Zentrierspitzen fixierten Werkstücke ohne Bedienereinfluss in der optimalen Ausrichtung.
Nächster SpotDank Multisensorik misst die Mar4D PLQ 4200 verschiedenste rotationssymmetrische Werkstücke direkt in der Fertigung.
Nächster SpotDie MarWin-Plattform-Software bietet dank ihrer übersichtlichen Bedienoberfläche eine hohe Benutzerfreundlichkeit: einmal lernen, immer anwenden.
Nächster SpotDie durchdachte Konstruktion gewährleistet eine bequeme und sichere Bedienung.
Nächster SpotIntelligente Überwachungssysteme erfassen und kompensieren äußere Einflüsse in Echtzeit, z. B. Temperatur und Schwingung.
Nächster Spot
Die Varianten der Mar4D PLQ im Überblick
In der folgenden Tabelle finden Sie einen Überblick über die verfügbaren Varianten der Mar4D PLQ und deren spezifische Ausstattungsmerkmale.
| Variante | Achsen | Sensorik | Motorisches Widerlager | Zentrier- und Kipptisch | Werkstückgröße bis zu |
|---|---|---|---|---|---|
| Mar4D PLQ 3200-T2 | C, X, Z | optisch | x | Ø 210 mm | Länge 450/730/1.000 mm | 20/50 kg | |
| Mar4D PLQ 3200-T3 | C, X, Z | optisch | x | Ø 210 mm | Länge 730 mm | 20/50 kg | |
| Mar4D PLQ 3200-T4 | C, X, Z | optisch | x | x | Ø 210 mm | Länge 450 mm | 20/50 kg |
| Mar4D PLQ 4200-T2 | C, X1, X2, Z | optisch, taktil | x | Ø 210 mm | Länge 450/730/1.000 mm | 20/50 kg | |
| Mar4D PLQ 4200-T3 | C, X1, X2, Z | optisch, taktil | x | Ø 210 mm | Länge 730 mm | 20/50 kg | |
| Mar4D PLQ 4200-T4 | C, X1, X2, Z | optisch, taktil | x | x | Ø 210 mm | Länge 450 mm | 20/50 kg |
Zentrier- und Kipptisch für noch mehr Messoptionen
Die Gerätevarianten -T3/-T4 sind mit einem eigens entwickeltem, vollautomatischen Zentrier- und Kipptisch ausgestattet, der für Präzision und Geschwindigkeit steht:
- Er richtet Werkstücke, die nicht zwischen Spitzen gefertigt und gemessen werden, in kürzester Zeit und mikrometer-genau aus.
- Diese Methode ist dem rein rechnerischen Korrigieren von Ausrichtfehlern weit überlegen. So dauert beispielsweise die Korrektur eines Ausrichtfehlers von 4 mm auf 1 µm nur 30 Sekunden.
Innenmessungen sind dank der Kombination aus Zentrier- und Kipptisch, einem beispielsweise Drei-Backen-Futter und dem taktilen Formtastsystem T7W möglich.
Mithilfe des Zentrier- und Kipptisches kann die Mar4D PLQ die gleichen Merkmale wie ein klassischer Formtester prüfen, zum Beispiel Planlauf.
Bei optischen Messungen gewährleistet der Zentrier- und Kipptisch, dass die Matrixkamera die Kanten des Werkstückes deutlich exakter erfassen kann als beim rein rechnerischen Ausrichten.
Sie möchten mehr erfahren?
Wie können wir Ihnen helfen? Finden Sie Ihren passenden Ansprechpartner.
Bleiben Sie auf dem Laufenden, wenn es um Neuheiten, Aktionen und Veranstaltungen geht.
