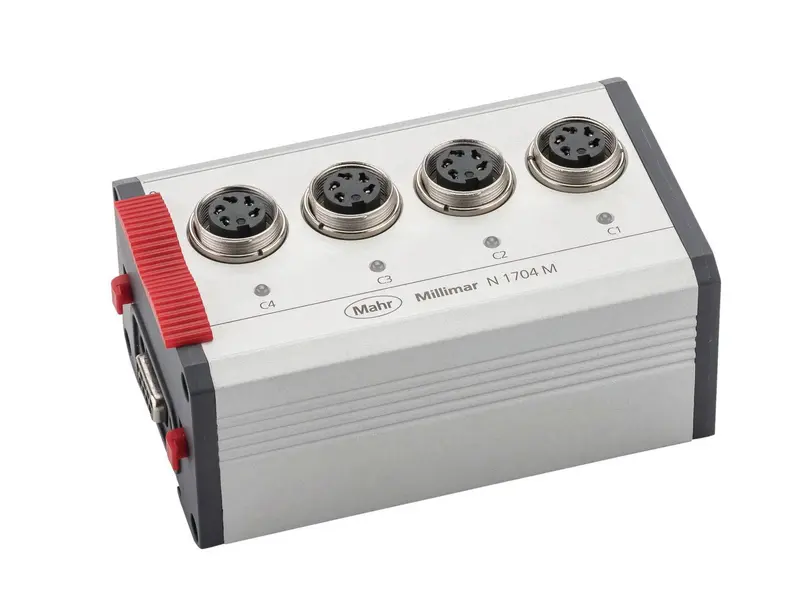

Millimar N 1704 M
Art.-Nr. 5331140
Modul für induktive Taster Millimar N 1704 M
- Flexibel kombinierbare RS485-Bus-Module
- Leistungsfähige Anschlussmodule zur Auswertung von Messsensoren (induktiv/pneumatisch)
- Synchrone Datenabfrage von mehreren angeschlossenen Messtastern
- Anschluss der N 1700 Module via USB-Schnittstelle an die smarte und universell einsetzbare Auswerte- und Konfigurationssoftware Millimar Cockpit
- Anschluss aller Messtaster-Typen einer Kompatibilität über ein und dasselbe Modul
- Flexible und modulare Produktkombination zur Lösung von kundenspezifischen Messaufgaben
- Max. theoretische Bus-Datenrate von 4189 Werte/s (abhängig von der Anzahl angeschlossener Kanäle)
Bedienungsanleitung
- Flexibel kombinierbare RS485-Bus-Module
- Leistungsfähige Anschlussmodule zur Auswertung von Messsensoren (induktiv/pneumatisch)
- Synchrone Datenabfrage von mehreren angeschlossenen Messtastern
- Anschluss der N 1700 Module via USB-Schnittstelle an die smarte und universell einsetzbare Auswerte- und Konfigurationssoftware Millimar Cockpit
- Anschluss aller Messtaster-Typen einer Kompatibilität über ein und dasselbe Modul
- Flexible und modulare Produktkombination zur Lösung von kundenspezifischen Messaufgaben
- Max. theoretische Bus-Datenrate von 4189 Werte/s (abhängig von der Anzahl angeschlossener Kanäle)
| Millimar N 1704 M | Art.-Nr. 5331140 | |
|---|---|
| Produkttyp | N 1704 M |
| Stromverbrauch | 180 mA |
| Ziffernschrittwert µm | 0,1 |
| Messbereich Induktivtaster | ± 5000 , ± 2000 , ± 1000 , ± 500 |
| Tastereingänge | 4 |
| Kompatibilität | Mahr , Mahr-Halbbrücke , Mahr-LVDT , Mahr-VLDT |
| Konfigurierung | Millimar Cockpit Software |
| Datenübertragungsrate | 4189 Hz |
| Fehlergrenze | 0,3 % (min. 0,2 μm) |
| Datenschnittstelle | RS-485 |
| Energieversorgung | + 5V vom N 1700 Bus |
| IP Schutzart | IP 42 |
| Arbeitstemperatur MIN | 10 °C |
| Arbeitstemperatur MAX | 35 °C |
| Betriebstemperatur von | 0 °C |
| Betriebstemperatur bis | 40 °C |
| Temperaturkoeffizient | 0.02 µm/°C |
| Produktgewicht | 0.394 kg |
Vielfältige Anwendungsgebiete unseres Produktes
| Bezeichnung | Art.-Nr. | Produkttyp | |
|---|---|---|---|
|
Induktiver Messtaster 1301 |
5313010 | 1301 |
|
Induktiver Messtaster 1303 |
5313030 | 1303 |
|
Induktiver Messtaster 1304 K |
5313049 | 1304 K |
|
Induktiver Messtaster 1318 |
5313180 | 1318 |
|
Induktiver Messtaster 1340 |
5313400 | 1340 |
|
Induktiver Messtaster P1300 MA |
4400180 | P1300 MA |
|
Induktiver Messtaster P1300 MA ohne Kabel |
4400182 | P1300 MA ohne Kabel |
|
Induktiver Messtaster P1300 MB |
4400181 | P1300 MB |
|
Induktiver Messtaster P1300 MB ohne Kabel |
4400183 | P1300 MB ohne Kabel |
|
Induktiver Messtaster P2001 M |
5323040 | P2001 M |
|
Induktiver Messtaster P2004 M |
5323010 | P2004 M |
|
Induktiver Messtaster P2004 MA |
5323020 | P2004 MA |
|
Induktiver Messtaster P2004 MB |
5323030 | P2004 MB |
|
Induktiver Messtaster P2010 M |
5324010 | P2010 M |
|
Induktiver Messtaster P2010 MA |
5324020 | P2010 MA |
|
Induktiver Messtaster P2010 MB |
5324030 | P2010 MB |
|
Induktiver Messtaster P2104 MA |
5324070 | P2104 MA |
|
Induktiver Messtaster P2104 MB |
5324080 | P2104 MB |
Millimar N 1702 U
Modul für induktive Taster Millimar N 1702 U Flexibel kombinierbare RS485-Bus-Module
Millimar N 1702 M
Modul für induktive Taster Millimar N 1702 M Flexibel kombinierbare RS-485-Bus-Module
Millimar N 1702 T
Modul für induktive Taster Millimar N 1702 T Flexibel kombinierbare RS485-Bus-Module
Millimar N 1704 T
Modul für induktive Taster Millimar N 1704 T Flexibel kombinierbare RS485-Bus-Module
Millimar N 1704 U
Modul für induktive Taster Millimar N 1704 U Flexibel kombinierbare RS485-Bus-Module
Millimar N 1702 M-HR
Modul für induktive Taster Millimar N 1702 M-HR Flexibel kombinierbare RS-485-Bus-Module
