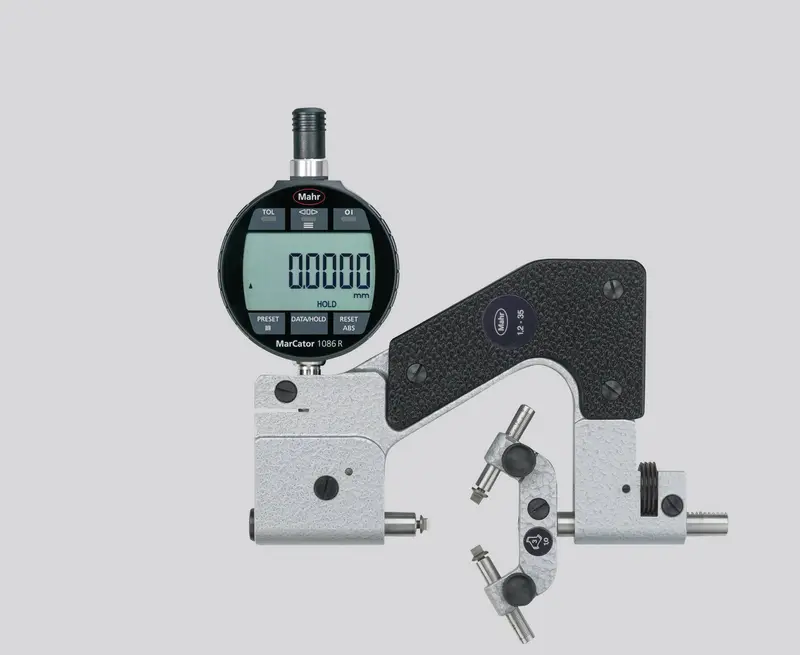

Marameter 853
Číslo zboží 4511001
Závitový třmenový kalibr s indikatorovým úchylkoměrem pro závitníky Marameter 853
Rozsah měření mm: 35 - 75 mm
Rozsah dodávky: Plochy ocelovy dotek 903, Dřevěné pouzdro, bez ukazovacího přístroje
- Silný, kovaný ocelový třmen s tepelně-izolačními prolisy pro uchopení
- Měřicí snímač s dlouhým vedením; zpětný pohyb pomocí zvedací páky
- Protisměrné snímače lze nastavit prostřednictvím ozubeného hřebenu a šneku s ozubeným nastavovacím kolečkem, k upnutí výměnných příčných hlav
- Měřicí a protisměrně orientovaný snímač z nerezové, kalené oceli, s upínacími otvory pro výměnné měřicí vložky
- Možnost jemného nastavení protisměrně orientovaného snímače
- Konstantní měřící síla je zajištěna vestavěnými pružinami. Díky tomu nejsou výsledky měření ovlivněny individuálním citem obsluhy
- Malé opotřebení díky bezkontaktnímu zavádění
| Typ produktu | 853 |
| Rozsah použití v mm | 35 - 75 |
| Měřicí rozsah v mm | 8 mm |
| Opakovatelnost fw (µm) | 2 µm |
| Měřicí síla N | 7.5 N |
| Abmessungen | a 11.5 mm | b 192 mm | c 110 mm | e 65 mm | f 125 mm | g 14 mm | h 14 mm | n 8 mm | |
|
|
Různorodé oblasti použití našeho produktu
- Pro měření středního průměru závitníků, používá se v kombinaci s výměnnými měřicími doteky
- Univerzální použití. Přístroj pokrývá velký rozsah
