MarCal 16 EWR-AR
Číslo zboží 4103082

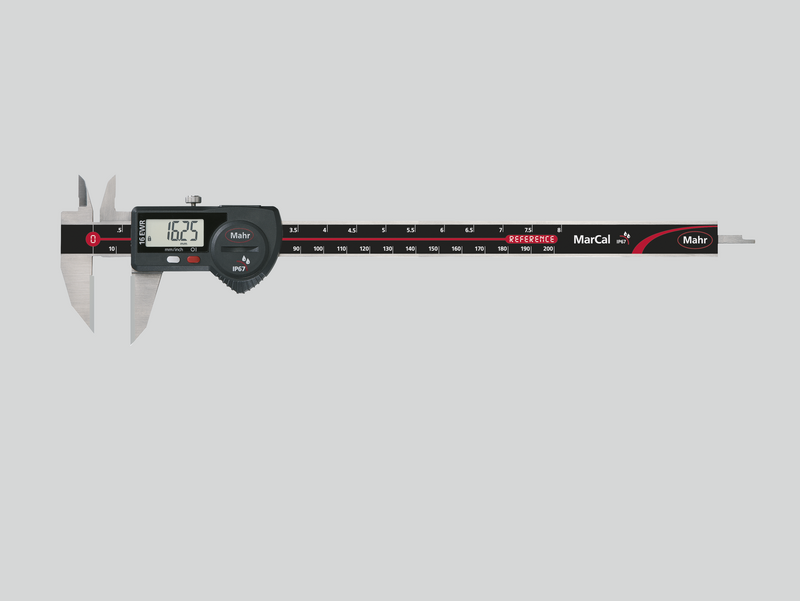

Digitální speciální posuvné měřítko MarCal 16 EWR-AR
Rozsah měření mm: 0 - 200 mm
Rozlišení mm/inch: 0.01 / .0005"
Datové rozhraní: USB, Opto RS-232C, Digimatic
Třída krytí: IP 67
Rozsah dodávky: Baterie, Zkušební protokol, Návod k obsluze, Pouzdro
- Kontrastní číslicový displej
- Aretační šroub nahoře
- Lapované vodicí plochy
- Měřicí břity pro měření vnitřních rozměrů
- Jezdec a vodicí tyč z kalené, nerezové oceli
- Možnost stupňovitého (výškového) měření
- Okamžitě připravené k měření díky elektronice "Reference system"
- Zvýšené vodicí dráhy k ochraně stupnice
- Vynikající odolnost proti prachu, chladicím kapalinám a mazivům
- Stěrky nečistot integrované v jezdci
| MarCal 16 EWR-AR | Č. výr. 4103082 | |
|---|---|
| Rozsah měření mm | 0 - 200 |
| Rozsah měření | 0 - 8" |
| Rozlišení mm/inch | 0.01 / .0005" |
| Mezní chyba (mm) | 0.03 mm |
| Mezní chyba, palce | .001" |
| Norma | Tovární norma |
| Typ baterie | CR 2032 (3V Lithium) |
| Hloubkoměr | plochý |
| Abmessungen | c 16.5 mm | d 285 mm | e 16 mm | |
|
|
Různorodé oblasti použití našeho produktu
- Vnější měřicí plochy z tvrdokovu
- Pro orýsování obrobků
| Štítek | Číslo zboží | |
|---|---|---|
|
Datový kabel USB 16 EXu |
4102357 |
|
Adaptér rozhraní s datovým spojovacím kabelem Digimatic 16 EWd |
4102915 |
|
Datový kabel RS232C 16 EXr |
4102410 |
